Dachrinnen & Regenwasser: Dachrinne, Fallrohr und Zubehör

Was zu einer Dachentwässerung gehört

Eine Dachrinne allein entwässert noch nichts. Das Wasser läuft über eine Kette von Teilen, und jedes Teil muss zum nächsten passen. Von oben nach unten sieht das so aus:

• Die Dachrinne halbrund oder die Kastenrinne hängt vor der Traufe und sammelt das Wasser.
• Die Rinnenhaken tragen die Rinne und geben ihr das Gefälle zum Ablauf.
• Rinnenboden und Rinnenwinkel schließen die Enden ab und führen die Rinne um die Hausecke.

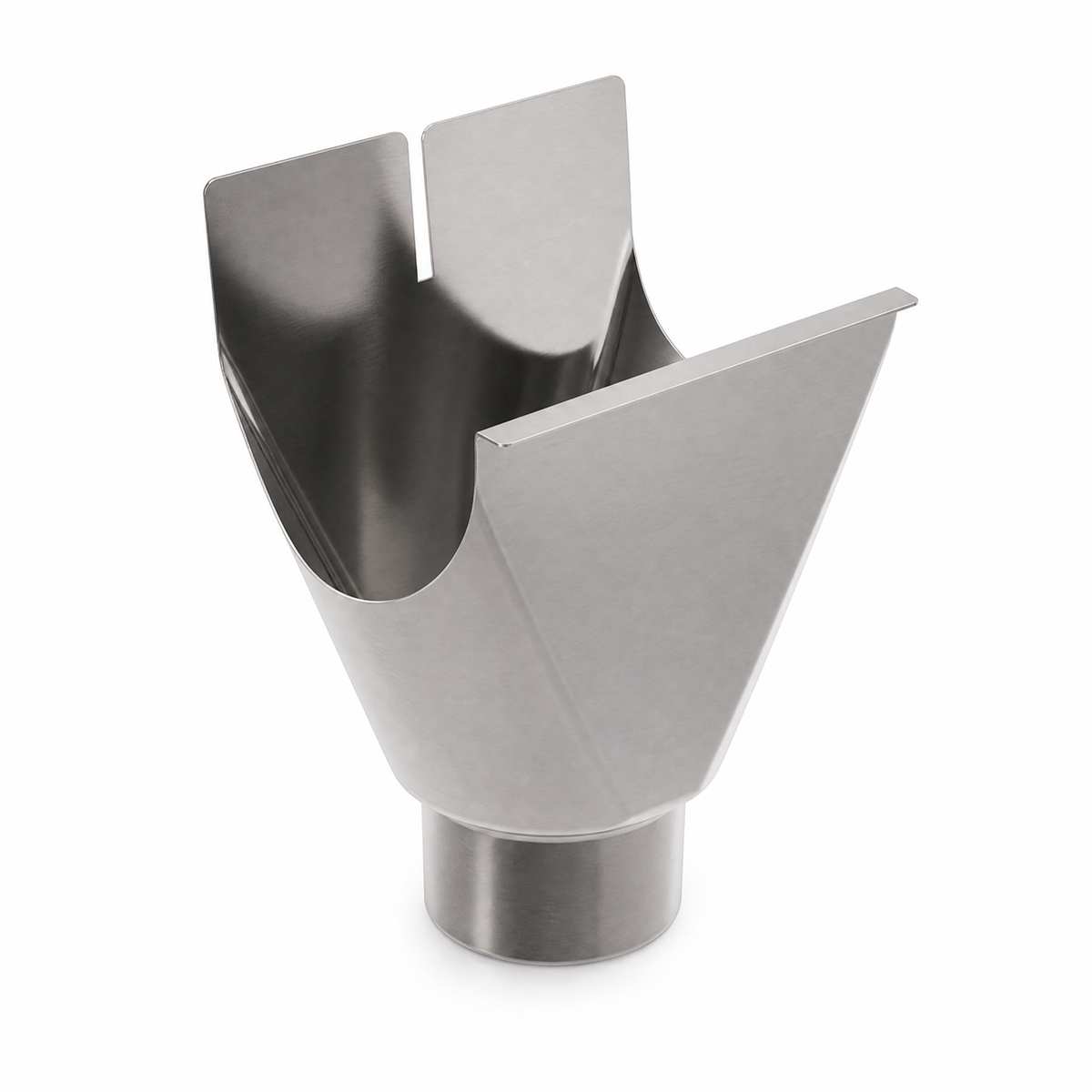

• Der Einhängekessel oder der Wasserfangkasten leitet das Wasser von der Rinne ins Rohr.
• Die Rohrbögen führen das Rohr über den Dachüberstand an die Wand, unten bringt das Sockelknie es um den Mauersockel.
• Das Fallrohr läuft an der Fassade nach unten, gehalten von Rohrschellen und Stockschrauben.
• Rohrverbinder und Reduzierstücke verbinden Rohrstücke und gleichen unterschiedliche Durchmesser aus.
• Dazu kommen, wenn Sie wollen, Laubschutz und Regenwasserklappe für die Regentonne.

Den Anschluss unten an Kanal oder Versickerung macht der Installateur oder Baumeister. Unser Teil endet am Fallrohr. Wer die ganze Kette nicht Teil für Teil zusammensuchen will, schickt uns die Maße seines Dachs. Welche Angaben wir dafür brauchen, steht weiter unten unter „Aufmaß“.

Halbrund oder eckig: zuerst die Rinnenform

Die erste Entscheidung ist die Form der Rinne, denn an ihr hängt das ganze Zubehör. Die halbrunde Dachrinne mit der Wulst an der Vorderkante ist die klassische Rinnenform. Sie kommt in festen Größen, und Haken, Böden, Ecken und Kessel gibt es passend dazu.

Die Kastenrinne hat einen eckigen Querschnitt mit Boden und zwei geraden Seiten. Sie wird bei uns nicht als fertige Stange geführt, sondern nach Ihren Schenkelmaßen gekantet. Eine Kastenrinne hängt nicht in den Haken einer halbrunden Rinne und braucht einen eigenen Kessel. Wer seine alte Kastenrinne ersetzt, misst deshalb die Schenkel ab und fragt Rinne, Haken und Kessel gemeinsam an.

Die Rinnengröße: was 25, 28, 33, 40 und 50 bedeuten

Die Zahl ist nicht die Breite der Rinnenöffnung, sondern die Breite des flachen Blechstreifens, aus dem die Rinne geformt wird, in Zentimetern. Größe 33 heißt also rund 330 mm Zuschnitt. Zu jeder Rinnengröße passen nur bestimmte Fallrohre, das legt der Einhängekessel fest:

Welche Größe Ihr Dach braucht, hängt von der Dachfläche in der Draufsicht, von der Zahl und Lage der Fallrohre und von der Regenmenge ab, mit der an Ihrem Ort gerechnet wird. In Österreich regeln das die ÖNORM B 2501 und die ÖNORM EN 12056-3. Eine Pauschalzahl nach dem Motto „bis so viele Quadratmeter Größe 33“ geben wir deshalb nicht. Nennen Sie uns die Grundfläche des Dachs und die Zahl der Fallrohre, dann sagen wir Ihnen, welche Größe wir anbieten. Bei einer Sanierung ist die Größe der alten Rinne der erste Anhaltspunkt. Ob sie für Ihr Dach noch passt, zeigt erst die Bemessung nach Norm.

Welcher Werkstoff passt zu Ihrem Haus

Eine Regel gilt für alle Werkstoffe: Die ganze Dachentwässerung kommt aus einem Metall. Treffen verschiedene Metalle aufeinander, entsteht Kontaktkorrosion. Eine Kupfer- oder Titanzinkrinne gehört nicht in verzinkte Haken, und eine verzinkte Schelle gehört nicht an ein Kupfer- oder Aluminiumrohr. Wenn Sie nur einzelne Teile tauschen, nehmen Sie den Werkstoff, der schon verbaut ist.

Farbe: Anthrazit und die anderen Werkfarben

Verzinkter Stahl und Aluminium kommen farbbeschichtet. Geführt werden die Werkfarben, darunter Anthrazit, Dunkelbraun, Schwarz, Silbergrau, Weiß und Ziegelrot. Die genaue Farbe nennen Sie in der Anfrage, wir bestätigen sie im Angebot. Rinne, Kessel, Rohr, Bögen und Schellen sollten dieselbe Farbe haben, sonst sieht man jede Stoßstelle. Kupfer, Titanzink und Edelstahl bleiben blank.

Aufmaß: was wir für Ihre Stückliste brauchen

Mit diesen Angaben können wir eine vollständige Stückliste rechnen, ohne nachzufragen:

• Rinnenform und Rinnengröße, oder die Grundfläche des Dachs
• Länge der Traufe je Dachseite
• Zahl und Lage der Fallrohre
• Höhe von der Traufe bis zum Boden
• Dachüberstand in Zentimetern, für das Rohrstück zwischen den beiden Bögen
• Ecken: wie viele, außen oder innen
• Werkstoff und Farbe
• Wandaufbau, vor allem die Dämmstärke, weil sich danach die Länge der Stockschrauben richtet
• ob der Mauersockel vorspringt

Das Gefälle der Rinne kommt über die Haken, nicht über eine schräg eingelegte Rinne. Wie viele Haken Ihre Rinnenlänge braucht, bestätigen wir im Angebot.

Sanierung: einzelne Teile tauschen

Oft ist nicht die ganze Rinne kaputt, sondern ein Kessel, eine Ecke oder ein Stück Fallrohr. Dann zählt, dass das neue Teil zum alten passt. Auf vielen Kesseln steht die Paarung, etwa 33/100. Den Fallrohrdurchmesser messen Sie direkt am Rohr. Im Zweifel schicken Sie uns ein Foto mit einem Maßband daneben, dann ordnen wir die Größe zu.

Für Spengler, Dachdecker und Bauträger

Wer mehrere Häuser oder ein Objekt ausstattet, schickt uns die Stückliste aus dem eigenen Aufmaß oder die Pläne mit Traufenlängen und Fallrohrpositionen. Wir rechnen die Positionen je Haus oder je Bauabschnitt, halten Werkstoff und Farbe über alle Teile gleich und nennen im Angebot, was in welcher Ausführung geführt wird. Sonderteile wie eine Kastenrinne nach Maß oder ein eckiges Fallrohr kommen in dieselbe Anfrage.

Lieferung, Abholung und Montage

Die Teile bekommen Sie als Lieferung oder holen sie in Grafenwörth nach Vereinbarung ab. Montieren können Sie selbst oder Ihr Spengler. Wenn für die Arbeit an der Traufe ein Gerüst oder ein Hubsteiger nötig ist, übernehmen wir das als Auftrag und vergeben es an einen sorgfältig ausgewählten Partnerbetrieb in Österreich. Für kleine Dächer finden Sie die passenden Teile auch bei den Vorhaben Carport, Vordach und Gartenhaus-Dach. Das Blech, das das Wasser von der Dachfläche in die Rinne führt, finden Sie unter Dachrand und Traufe. Anfragen, die werktags bis 15:00 Uhr eingehen, beantworten wir am selben Tag.
