Trapezblech und Profilbleche für Dach und Wand

Was Trapezblech ist und wofür Sie es nehmen

Trapezblech erkennen Sie an den geraden, trapezförmigen Rippen. Sie geben der dünnen Tafel die Steifigkeit, damit sie von Latte zu Latte frei trägt. So machen Sie eine Fläche in einem Stück zu: das Dach vom Carport, von der Garage oder vom Gartenhaus, die Wand einer Werkstatt, die Untersicht am Dachüberstand. Viele sagen auch Dachblech oder Profilblech.

Die Tafeln sind aus verzinktem Stahl, blank oder farbbeschichtet, und die Bahnlänge wird auf Ihr Maß gefertigt. Ein Dach mit einer Bahn von der Traufe bis zum First hat keinen Querstoß, also eine Stelle weniger, an der Wasser eindringen kann.

Zuerst die Form: Trapez, Welle oder Ziegelbild

Bevor es um Millimeter geht, entscheiden Sie, wie die Fläche aussehen soll. Diese Formen stehen zur Wahl:

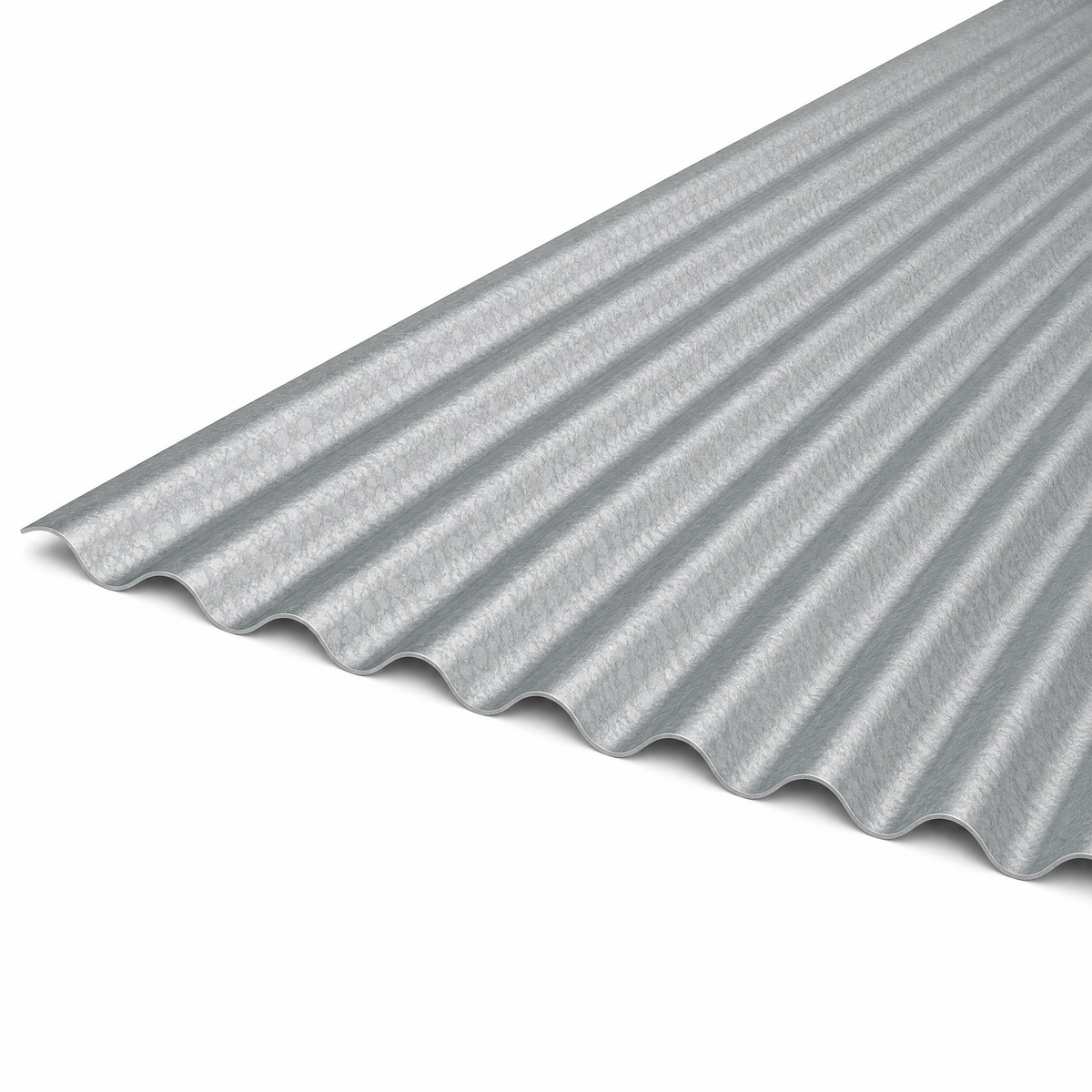

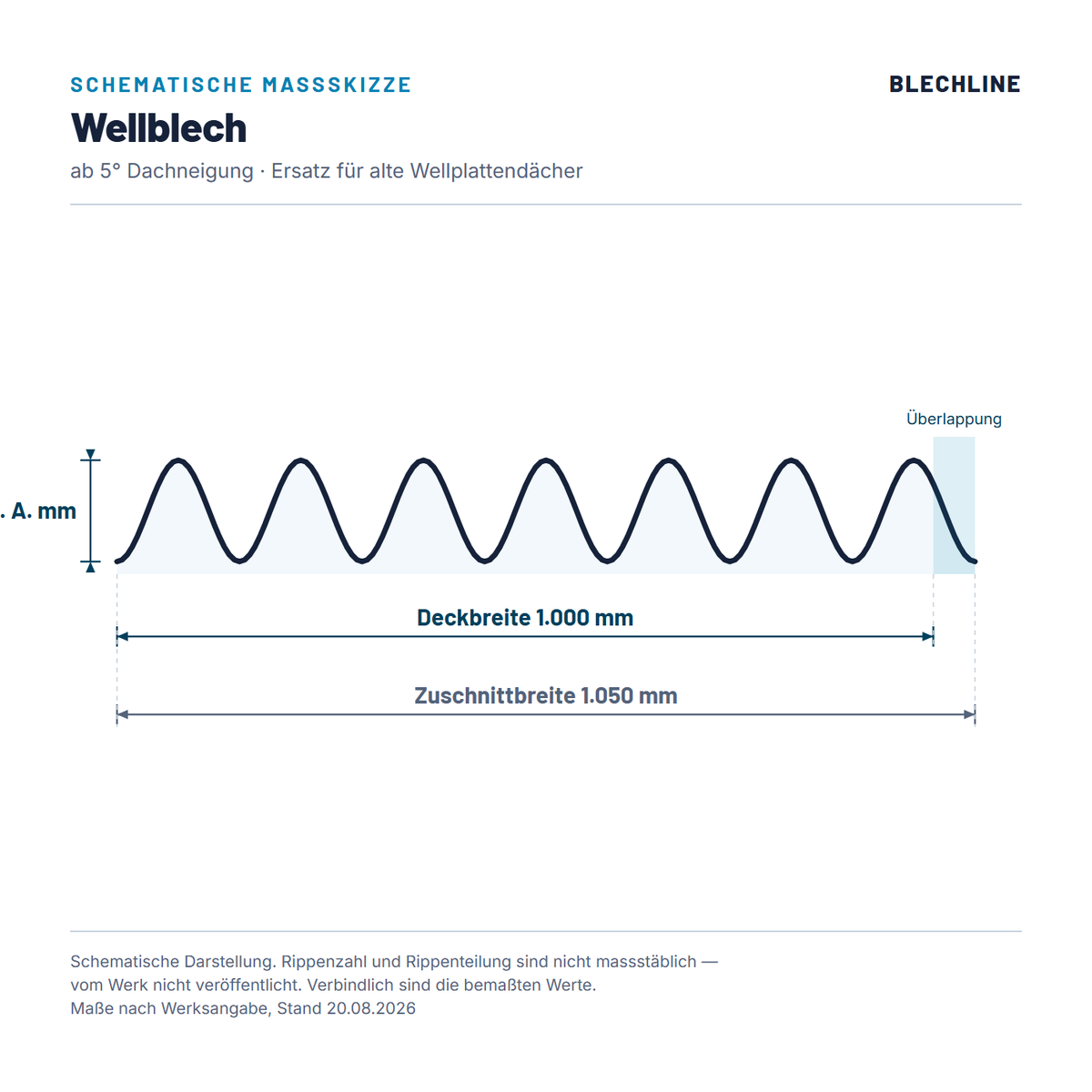

Die Standardwahl für Dach und Wand ist das Trapezblech TR20, bei flacherem Dach oder weiter Lattung das TR40, für Fassade und Decke das TR10. Das Wellblech legt sich bei einer Sanierung meist auf dieselben Pfetten wie die alten Wellplatten, das Gebäude sieht danach aus wie vorher. Das Pfannenblech in Ziegeloptik nehmen Sie für Anbau, Nebengebäude oder Dachtausch, wenn das Dach nach Ziegel aussehen soll, der Dachstuhl aber keine Ziegel mehr tragen soll. Seine Bahnlänge springt in Stufen, weil das Ziegelmuster einen festen Abstand hat. Wir rechnen die passende Stufe aus, damit die unterste Reihe an der Traufe ganz bleibt.

Profilhöhe: 10, 20 oder 40 mm

Bei den Trapezprofilen ist die Profilhöhe die wichtigste Zahl. Sie entscheidet, wie flach das Dach sein darf und wie weit das Blech zwischen zwei Auflagern trägt.

• TR10, 10 mm Rippe: für Fassade, Decke und Untersicht, mit 1.170 mm Deckbreite. Ein Dachprofil ist es nicht, 10 mm reichen nicht, um Wasser über eine geneigte Fläche sicher abzuführen.
• TR20, 20 mm Rippe: für Dach und Wand ab 8° Dachneigung, 1.100 mm Deckbreite.
• TR40, 40 mm Rippe: ab 5° Dachneigung, 1.000 mm Deckbreite. Für flachere Dächer, weiter auseinanderstehende Latten oder Pfetten und Lagen mit viel Schnee.

Die Faustregel: Je flacher das Dach und je weiter die Lattung, desto höher die Rippe. Ein TR20 auf 6° Neigung spart nichts, an den Überlappungen bleibt dann Wasser stehen. Wie weit ein Profil bei Ihrer Lattung und Ihrer Schneelast frei tragen darf, sagen wir Ihnen, wenn Sie uns Neigung, Latten- oder Pfettenabstand und den Ort nennen. Eine feste Meterzahl gibt es nicht, sie hängt an diesen Angaben. Üblich sind 0,50 mm Blechstärke, bei einigen matten Farben auch dickere Bleche, das steht im Angebot.

Blech über einem ungedämmten Raum: Schwitzwasser

Unter einem Blechdach ohne Dämmung bildet sich in kalten Nächten Schwitzwasser an der Unterseite, und das tropft. Im Carport landet es auf dem Auto, in der Werkstatt auf der Werkbank. Darum gibt es TR40, Wellblech und Pfannenblech auf Wunsch mit einem Vlies an der Unterseite, das dieses Wasser aufnehmen soll. Die genauen Daten des Vlieses bestätigen wir im Angebot. Ein ungedämmtes Blechdach ist außerdem bei Regen lauter. Liegt darunter ein Raum, der warm werden soll, gehört eine gedämmte Ebene dazu, oder Sie nehmen gleich Sandwichpaneele: Blech und Dämmung in einem Teil.

Richtig messen: Deckbreite statt Tafelbreite

Die Tafel ist breiter als das, was am Dach ankommt. Beim TR20 sind es 1.150 mm Tafel und 1.100 mm Deckbreite, der Rest verschwindet in der Überlappung. Wer mit der Tafelbreite rechnet, hat am Ende eine Bahn zu wenig. So gehen Sie vor:

1. Die Dachbreite an der Traufe messen, von Ortgang zu Ortgang.
2. Die Sparrenlänge messen, also die Strecke von der Traufe bis zum First.
3. Den Überstand an der Traufe dazuzählen, damit das Wasser in die Rinne fällt und nicht dahinter. Üblich sind etwa 5 cm.
4. Die Dachbreite durch die Deckbreite teilen und immer aufrunden, das ist die Zahl der Bahnen.

Ein Beispiel mit TR20: Ein Carport ist 6,00 m breit, die Sparrenlänge beträgt 3,50 m. 6,00 geteilt durch 1,10 ergibt 5,45, also 6 Bahnen zu je 3,55 m. Das sind 23,4 m² Fläche, gerechnet mit der Deckbreite. Rechnen müssen Sie das nicht selbst: Schicken Sie uns Breite und Sparrenlänge, Sie bekommen Bahnenzahl, Bahnlänge und Quadratmeter zurück.

Bei langen Bahnen denken Sie an die Zufahrt. Ab etwa 6 m wird die Anlieferung zur Planungsaufgabe: Der Lkw muss zufahren können, und zu zweit wird nicht mehr abgeladen. Sagen Sie uns die Lage vor Ort gleich mit.

Für Halle und große Spannweiten: tragende Profile

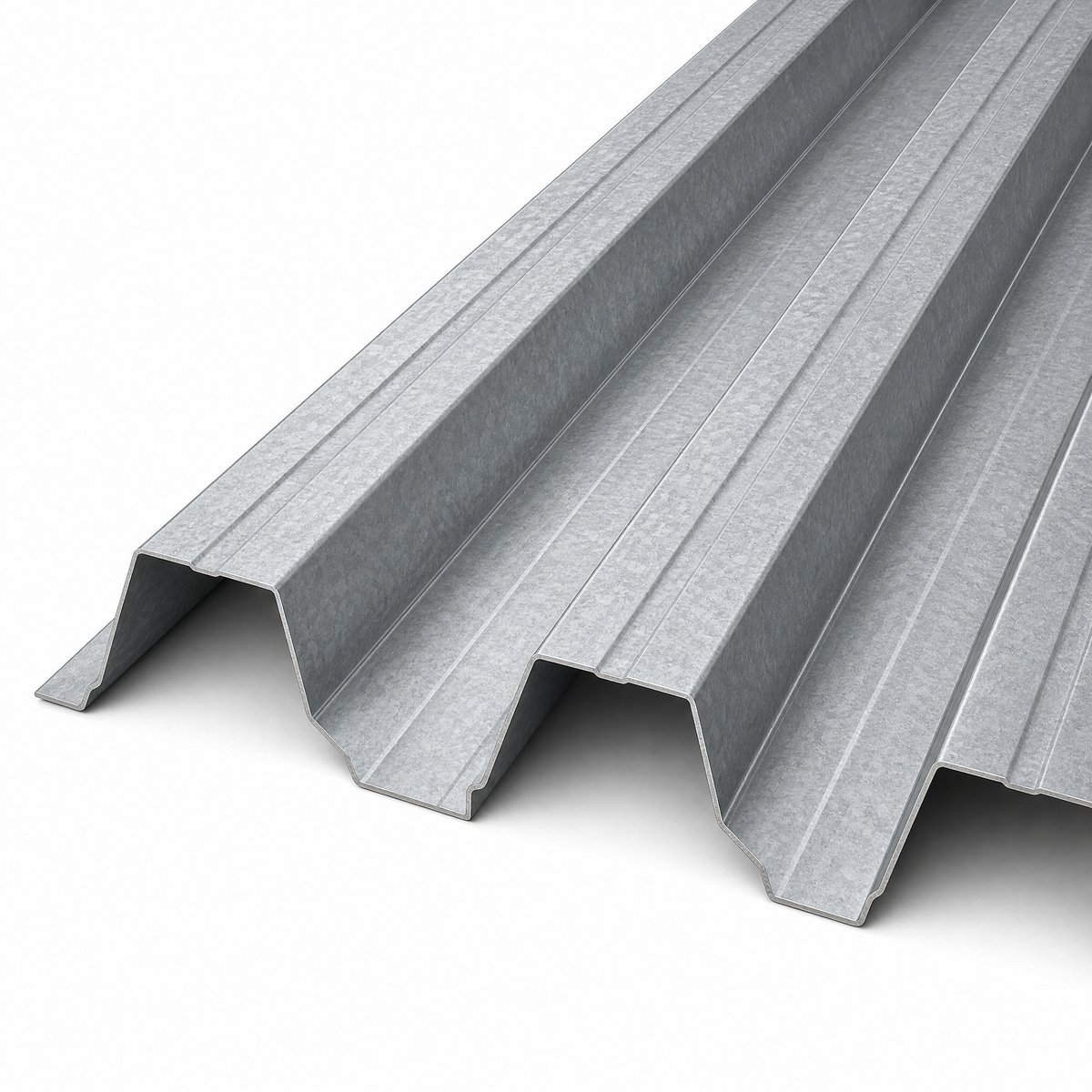

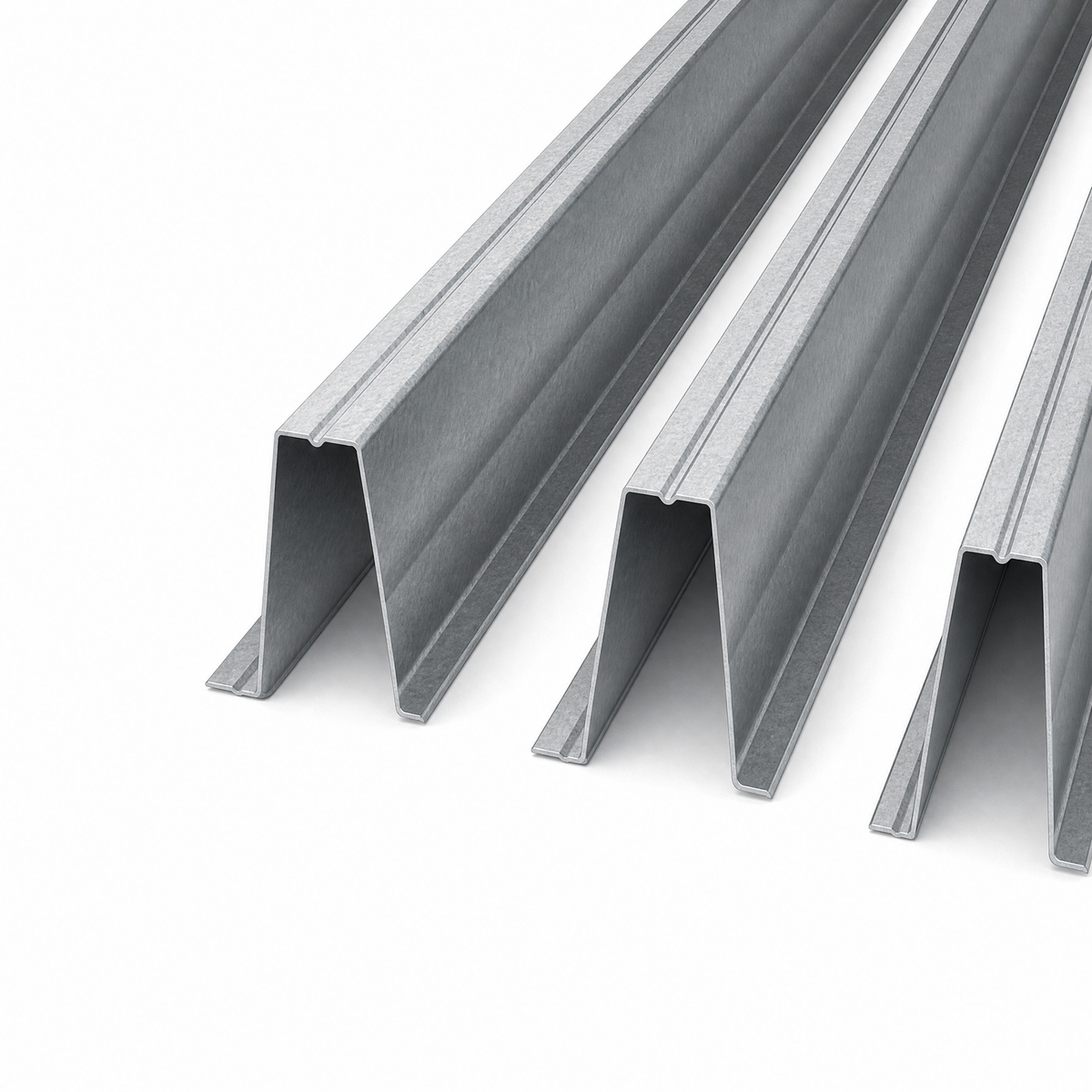

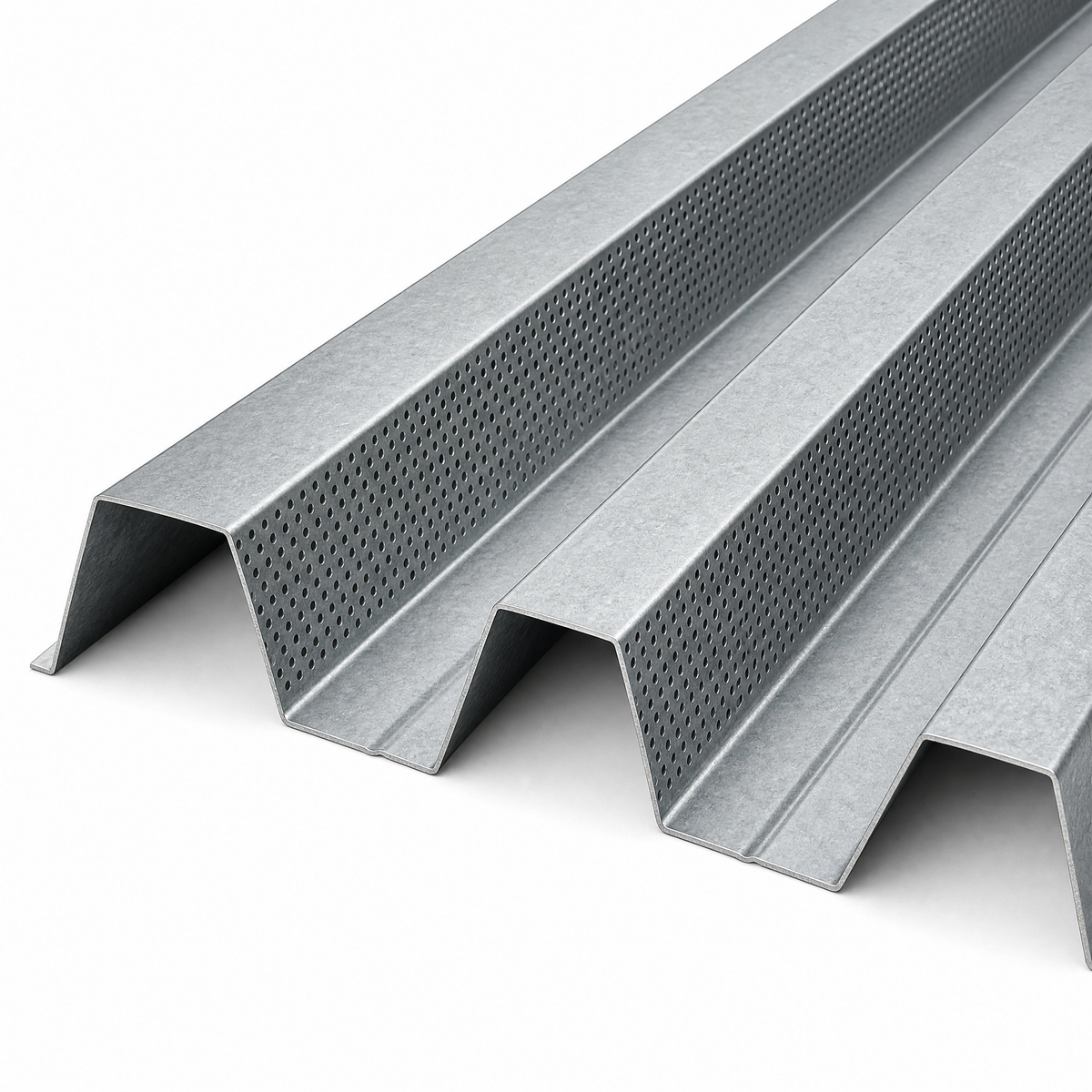

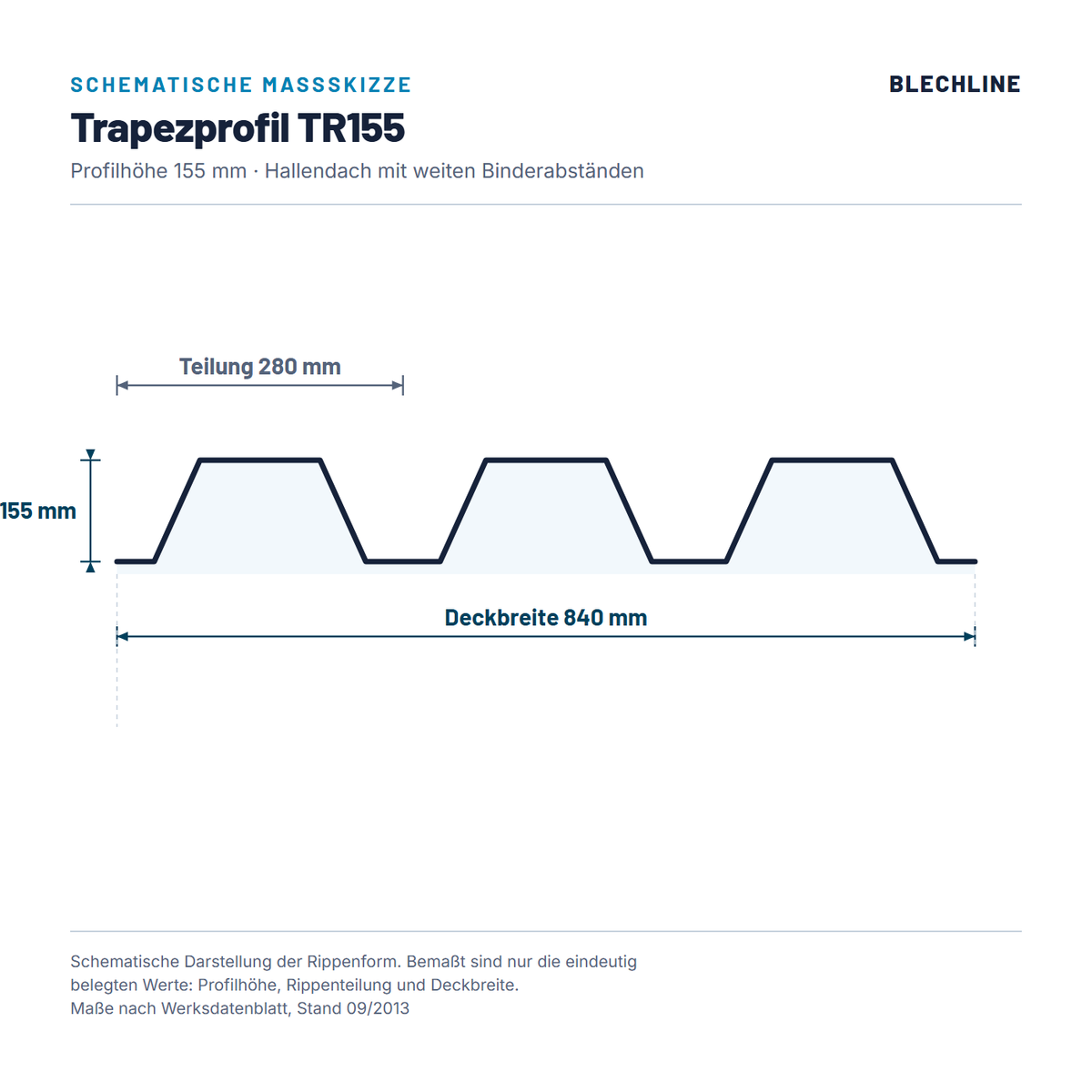

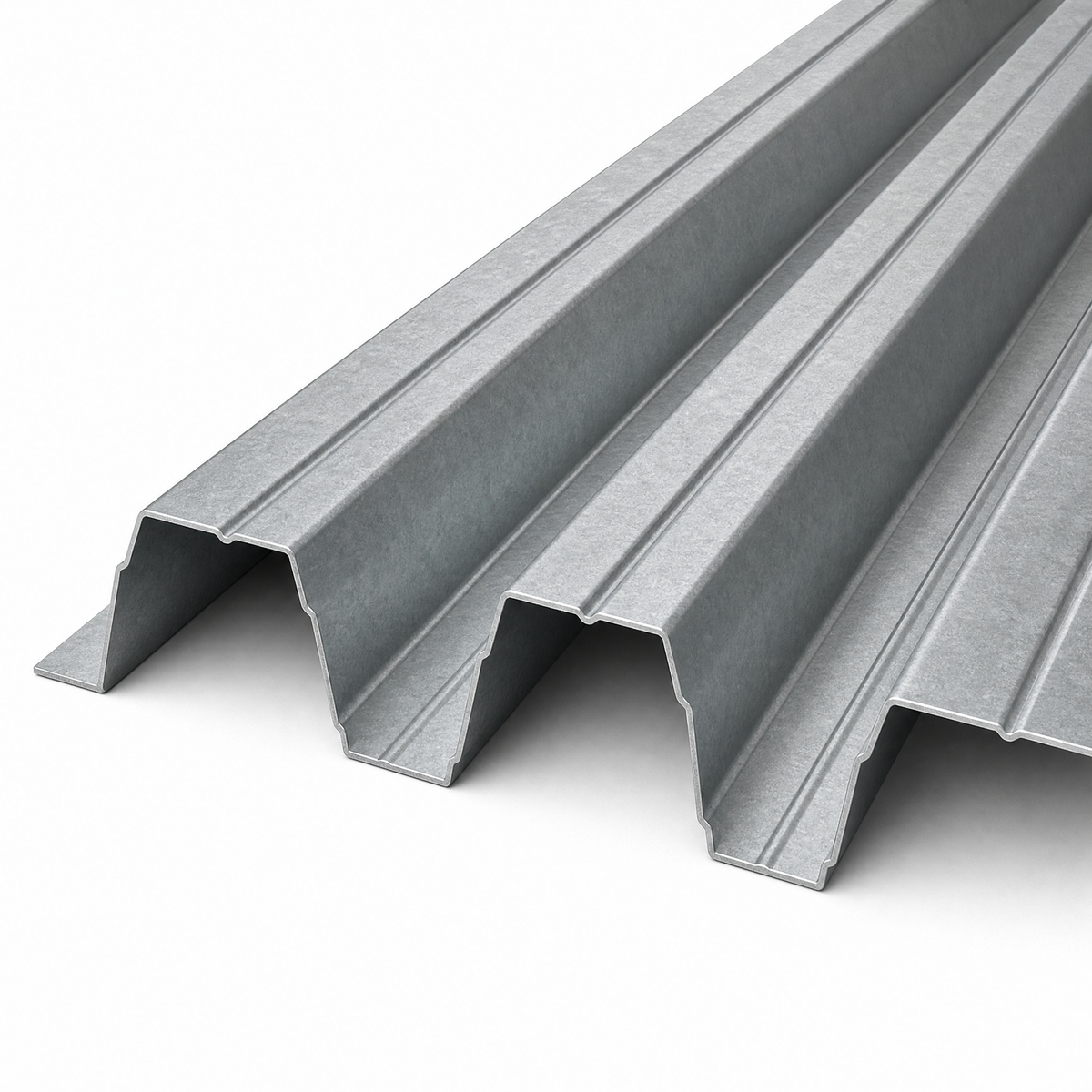

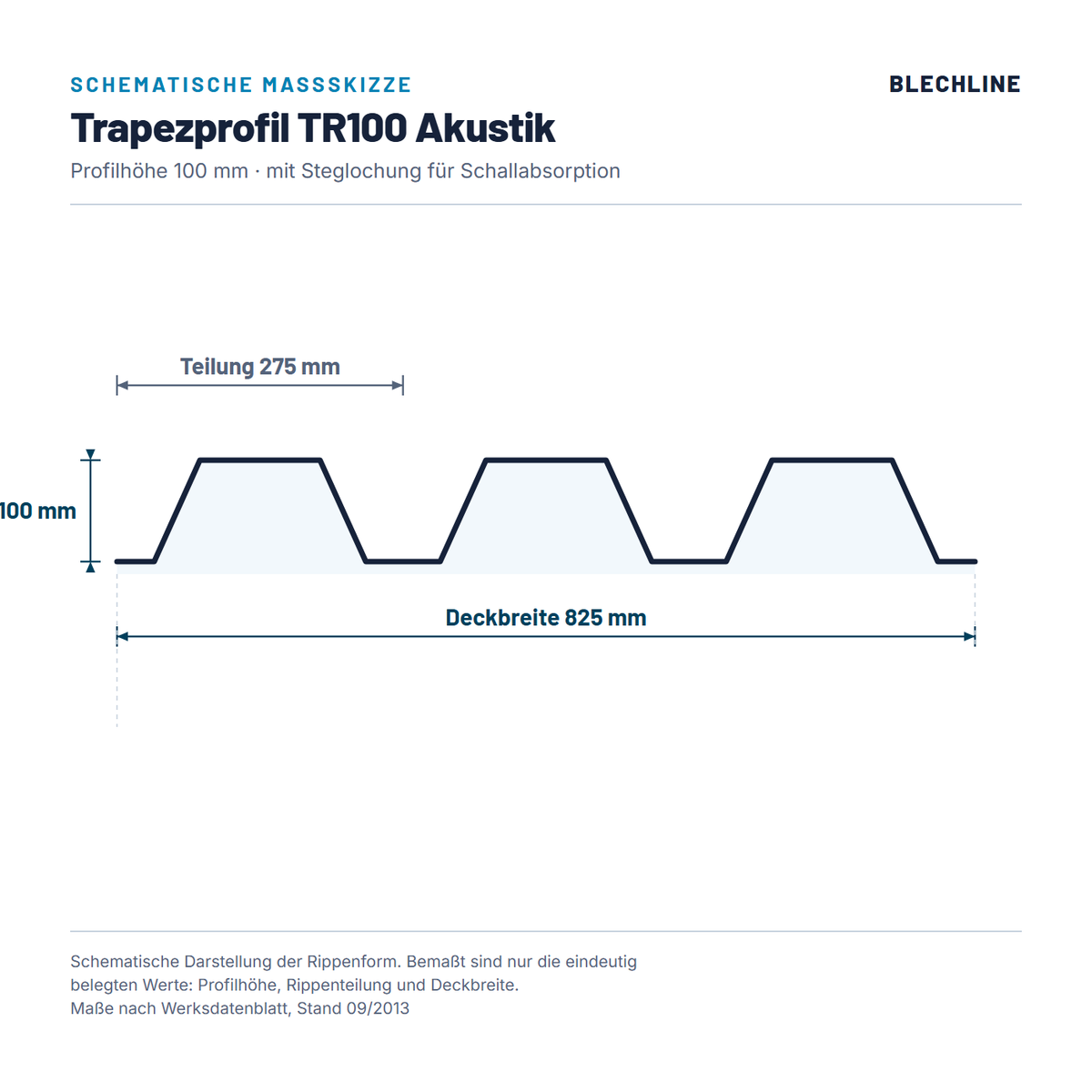

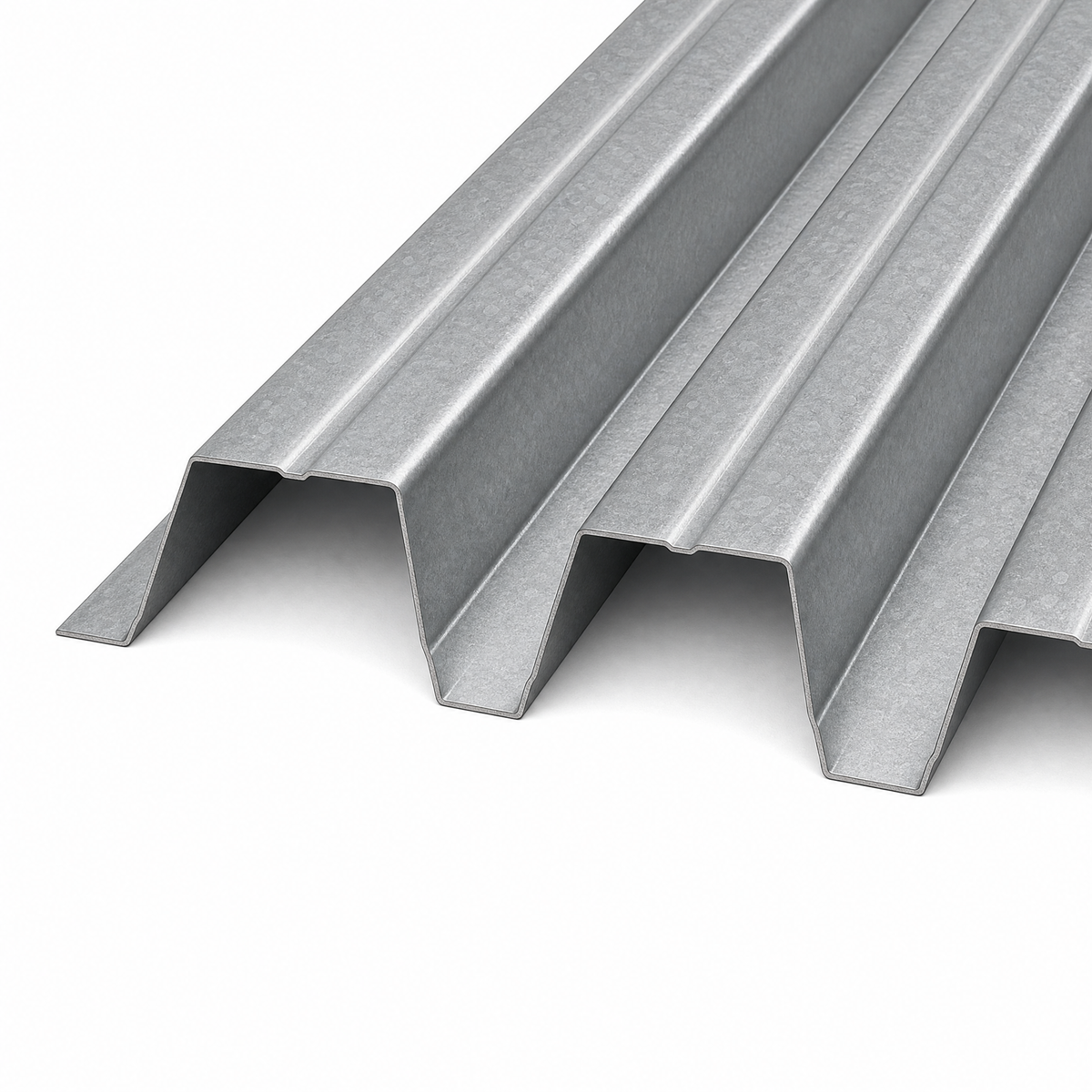

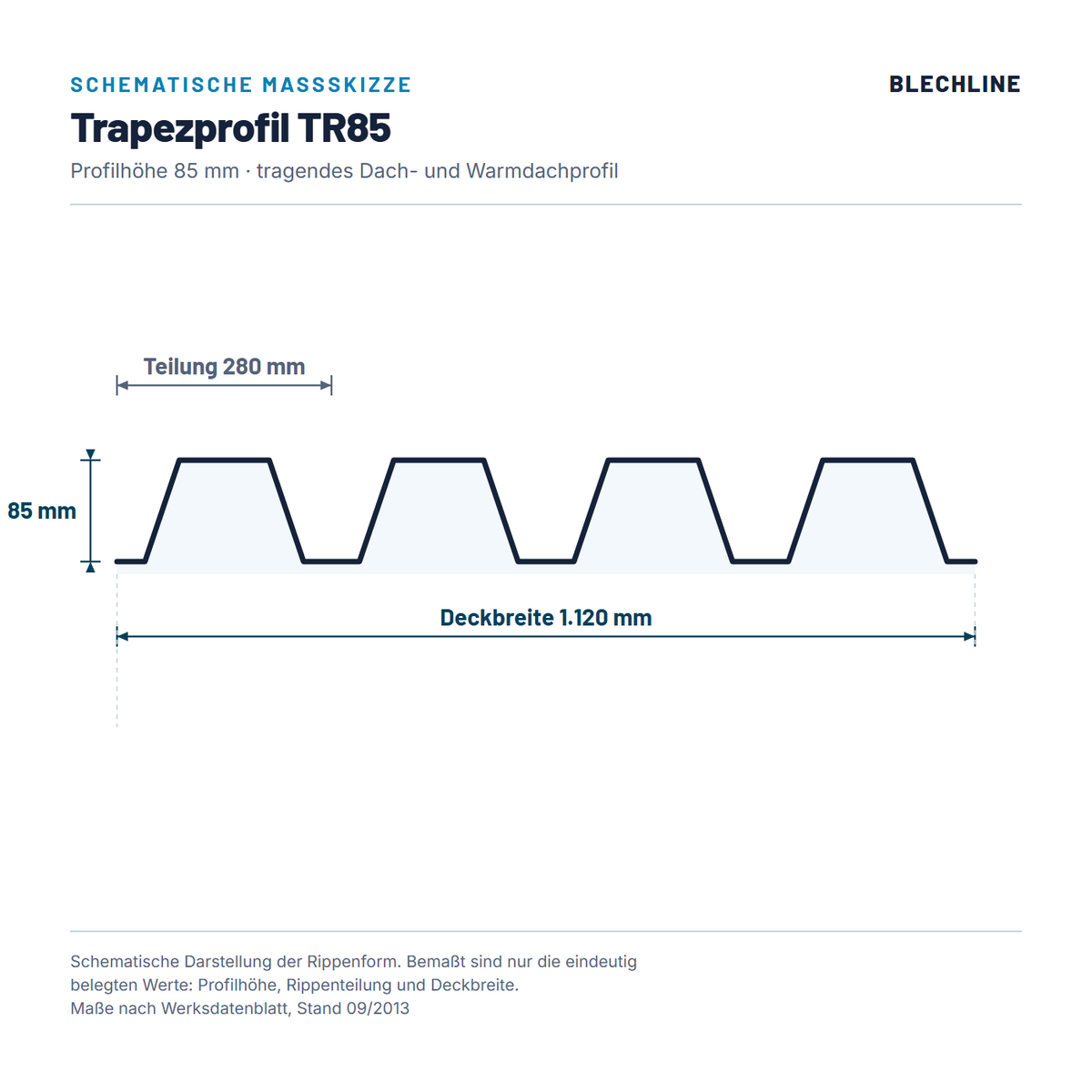

Ein TR20 oder TR40 ist eine Eindeckung: Es liegt auf Latten oder Pfetten und hält Wasser ab. Ein tragendes Trapezprofil ist ein Bauteil, das selbst zwischen den Bindern spannt und Schnee, Wind und Montagelast trägt. Die tragenden Trapezprofile gibt es mit rund 60 bis 160 mm Profilhöhe und 0,75 bis 1,50 mm Blechstärke, eines davon mit gelochten Stegen gegen den Nachhall in der Halle, das wirkt nur zusammen mit einer schallschluckenden Schicht. Für die Auslegung brauchen wir Binder- oder Pfettenabstand, Schneelastzone mit Seehöhe und die Angabe, ob Warmdach oder Kaltdach. Danach richtet sich, ob das Profil in Positiv- oder Negativlage eingebaut wird, und das muss vor der Fertigung feststehen. Belastungstabellen und, wo vorhanden, den Prüfbescheid legen wir dem Angebot bei, die Statik rechnet Ihr Tragwerksplaner.

Lichtband, Steinoptik und Falzdach

Soll Licht durchs Dach, gibt es Lichtplatten mit der Rippenform des TR40: klar durchsichtig in 2,5 mm oder als 16 mm Stegplatte, die das Licht streut und etwas dämmt. Die 2,5-mm-Platte ist nicht begehbar, die Hohlkammern der Stegplatte werden oben und unten mit Aluminiumband geschlossen. Wer ein Dach ohne Blechglanz will, findet die Dachplatte mit Steinbeschichtung im Ziegelprofil; Formatmaß, Farben und Verfügbarkeit klären wir bei Ihrer Anfrage. Für ein Falzdach gibt es die Falzdachbahn nach Maß, doppelt gekantet, mit 230 bis 840 mm entwickelter Breite, aus verzinktem Stahl, Aluminium, Edelstahl, Titanzink oder Kupfer.

Was zum Blechdach dazugehört

Die Tafel allein ist noch kein Dach. Damit auf der Baustelle nichts fehlt, gehört in dieselbe Anfrage:

• Schrauben und Kalotten: Spenglerschrauben in Blechfarbe mit 25, 35 oder 45 mm Länge und Kalotten, flach oder halbkugelförmig. Beides finden Sie bei Schrauben und Kalotten für Trapezblech. Nennen Sie uns Ihr Profil, die Kalotte muss zur Form Ihres Blechs passen. Beim Wellblech wird oben auf der Welle geschraubt, nicht im Tal, denn im Tal läuft das Wasser.
• Profilfüller: Sie schließen die Rippen an Traufe und First gegen Vögel, Laub und Flugschnee. Ein TR40 braucht andere Füller als ein TR20. Für den First gibt es den Schaum-Profilfüller, der Luft durchlässt.
• Bleche für die Ränder: Traufblech, Ortgangblech, Firstblech und Wandanschlussblech, passend zur Dachfarbe.
• Dachrinne: passend zur Dachfläche bei der Dachentwässerung.
• Schneefang: Auf einem glatten Blechdach rutscht Schnee leicht ab. Was zu Ihrem Dach passt, steht beim Schneefang.

Altes Wellplattendach sanieren

Ein typischer Fall ist das alte Dach aus Faserzement-Wellplatten. Zwei Dinge sollten Sie vorher wissen: Wellprofile unterscheiden sich, wer nur einzelne Platten ergänzen will, schickt uns ein Foto und die Maße der vorhandenen Platte, dann klären wir, ob etwas Passendes dabei ist. Und alte Wellplatten können Asbest enthalten. Dann ist der Abbruch Sache eines befugten Fachbetriebs mit Entsorgungsnachweis, nicht des Heimwerkers. Mehr zum Vorhaben finden Sie bei Dach reparieren.

So läuft Ihre Anfrage

Schicken Sie uns Dachbreite, Sparrenlänge und Neigung, dazu Form, Farbe und ob Sie das Vlies wollen. Für eine Wand reichen Breite und Höhe je Seite. Gern mit Skizze oder Foto, bei einer Ergänzung am besten mit einem Foto der vorhandenen Bahn. Preis und Liefertermin nennen wir im Angebot. Anfragen, die werktags bis 15:00 Uhr eingehen, beantworten wir am selben Tag. Lieferung in ganz Österreich: Lieferart und Termin nennen wir Ihnen im Angebot. Abholung in Grafenwörth nach Vereinbarung.

Verlegen kann Ihr Spengler oder Dachdecker. Brauchen Sie für die Arbeit am Dach ein Gerüst, einen Hubsteiger oder eine Dachrandsicherung, übernehmen wir das als Auftrag. Ausgeführt wird es von sorgfältig ausgewählten Partnerbetrieben in Österreich, Ihr Vertragspartner bleiben wir. Passende Teile für kleine Dächer finden Sie bei den Vorhaben Carport, Gartenhaus-Dach und Vordach, für die Wand bei Fassade verkleiden.
