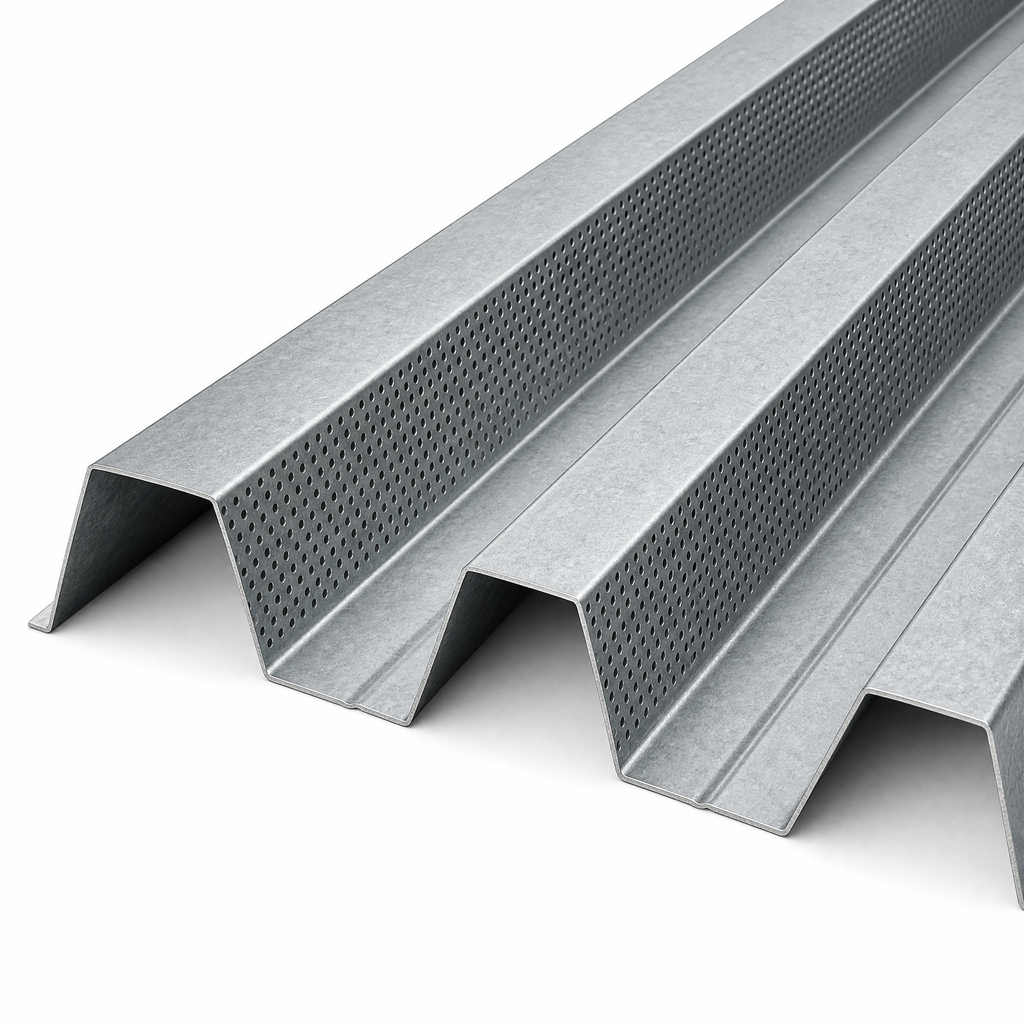

Tragendes Trapezprofil TR100 mit Steglochung in den Rippenflanken, Packshot auf weissem Grund

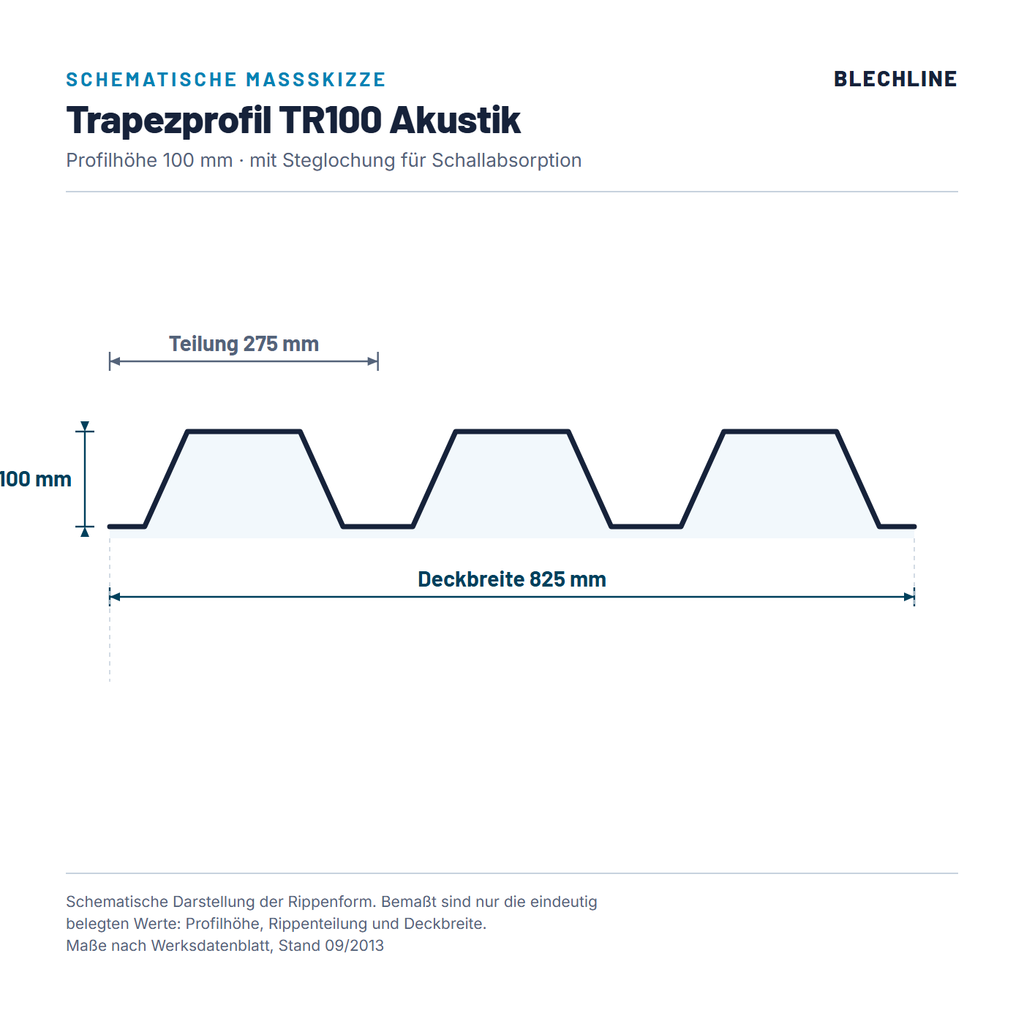

Schematische Massskizze Trapezprofil TR100: Profilhoehe 100 mm, Rippenteilung 275 mm, Deckbreite 825 mm

Tragprofile für große Spannweiten

Trapezprofil TR100 Akustik – tragendes Dachprofil mit Schallabsorption

Profilhöhe 100 mm · Teilung 275 mm · Deckbreite 825 mm · Steglochung für Schallabsorption

Angebot anfordern

Ein Foto oder ungefähre Maße genügen für den Anfang.

Material: Stahl S320GD, bandverzinkt
Stärken: 0,75 · 0,88 · 1,00 · 1,13 · 1,25 · 1,50 mm
Deckbreite: 825 mm
Profil: TR100 Akustik, Trapez tragend

Datenblatt

Alles zum Produkt

Das Profil für Höfe, in denen man sich noch unterhalten können soll. 100 mm Profilhöhe, 275 mm Rippenteilung, 825 mm Deckbreite — und eine feine Steglochung in den Rippenflanken, die den Schall in die Dämmung lässt, statt ihn in die Halle zurückzuwerfen.

Wofür TR100 Akustik gebaut ist

Produktionshallen mit Maschinenlärm. Ein blankes Trapezdach wirkt wie ein Reflektor über der gesamten Fläche.
Werkstätten und Lager mit Dauerbetrieb. Nachhall ist dort kein Komfortthema, sondern ein Arbeitsschutzthema.
Sport- und Veranstaltungshallen. Sprachverständlichkeit ist der Maßstab, nicht die Lautstärke.
Warmdach in Positivlage. Die Lochung wirkt nur zusammen mit einer absorbierenden Schicht darüber — ohne Dämmung ist sie wirkungslos.

Was die Lochung bedeutet

Steglochung RV 5-8: Rundlöcher mit 5 mm Durchmesser im 8-mm-Raster, versetzt angeordnet, ausschließlich auf den schrägen Rippenflanken. Der Lochanteil beträgt 11,99 % je Quadratmeter. Ober- und Untergurte bleiben ungelocht, damit die Tragfähigkeit erhalten bleibt.

Zwei Dinge, die dabei oft übersehen werden: Erstens braucht die Lochung eine absorbierende Auflage — ein Vlies oder eine Mineralwolleschicht — sonst passiert akustisch nichts. Zweitens ist ein gelochtes Profil kein Dampfsperrenersatz; der Dachaufbau muss bauphysikalisch gerechnet werden.

Welches Hochprofil Sie brauchen

Profil	Profilhöhe	Teilung	Deckbreite	Wofür
TR85	85 mm	280 mm	1.120 mm	größte Deckbreite
TR100 Akustik	100 mm	275 mm	825 mm	wenn der Schall im Raum bleiben soll
TR137	137 mm	310 mm	930 mm	große Stützweiten bei breiter Bahn
TR155	155 mm	280 mm	840 mm	weite Binderabstände
TR160	161,5 mm	250 mm	750 mm	größte Lasten

Was Sie vor Ihrer Anfrage wissen sollten

Sechs Blechstärken, sechs Eigengewichte

0,75 mm entspricht 0,080 kN/m², 0,88 mm 0,094, 1,00 mm 0,107, 1,13 mm 0,120, 1,25 mm 0,133 und 1,50 mm 0,161 kN/m².

Auflagerbreite ist Bedingung

Die Belastungstabellen gelten für eine Endauflagerbreite ab 40 mm und eine Zwischenauflagerbreite ab 60 mm. Schmaler auflagern heißt: Tabelle ungültig.

Akustikprofil gibt es auf Anfrage

Die Lochung entsteht im Fertigungsdurchlauf. Das Profil wird nur auf Anfrage beschafft und ist von einer Umbestellung ausgenommen — planen Sie die Vorlaufzeit ein.

So fragen Sie an

Wir brauchen: Dachfläche, Binder- oder Pfettenabstand, Schneelastzone und Seehöhe, geplanter Dachaufbau (Dämmung, Vlies, Abdichtung) und die angestrebte Nachhallzeit, falls ein Akustiker sie vorgegeben hat.

Technische Daten

Max. Länge: 25.000 mm
Gewicht: 0,080 bis 0,161 kN/m² je nach Blechstärke
Profilhöhe: 100 mm
Montageart: Positivlage Warmdach, Lochung wirkt nur mit absorbierender Auflage

Passt dazu

Ortgang- und Traufbleche in Profilfarbe
Kalotten, Bohrschrauben und Sickenfüller
Blechzuschnitte und Kantteile für Anschlüsse

Datenstand 2026-08-20. Profilhöhe, Rippenteilung, Deckbreite, Lochbild, Lochanteil und Eigengewichte nach Werksangabe, Stand 09/2013 bzw. 01/2014. Werkstoff Stahl S320GD, Fertigungslängen 2.000 bis 25.000 mm, Korrosionsschutz nach DIN 55634 und DIN EN 10346. Belastungstabellen und ein Prüfbescheid nach EN 1993-1-3 liegen vor. Der erreichbare Schallabsorptionsgrad hängt vom gesamten Dachaufbau ab und wird nicht vom Blech allein bestimmt — wir nennen keinen Wert ohne Aufbau. Preis und Lieferzeit nennen wir Ihnen im Angebot.
