Tragprofile für große Spannweiten

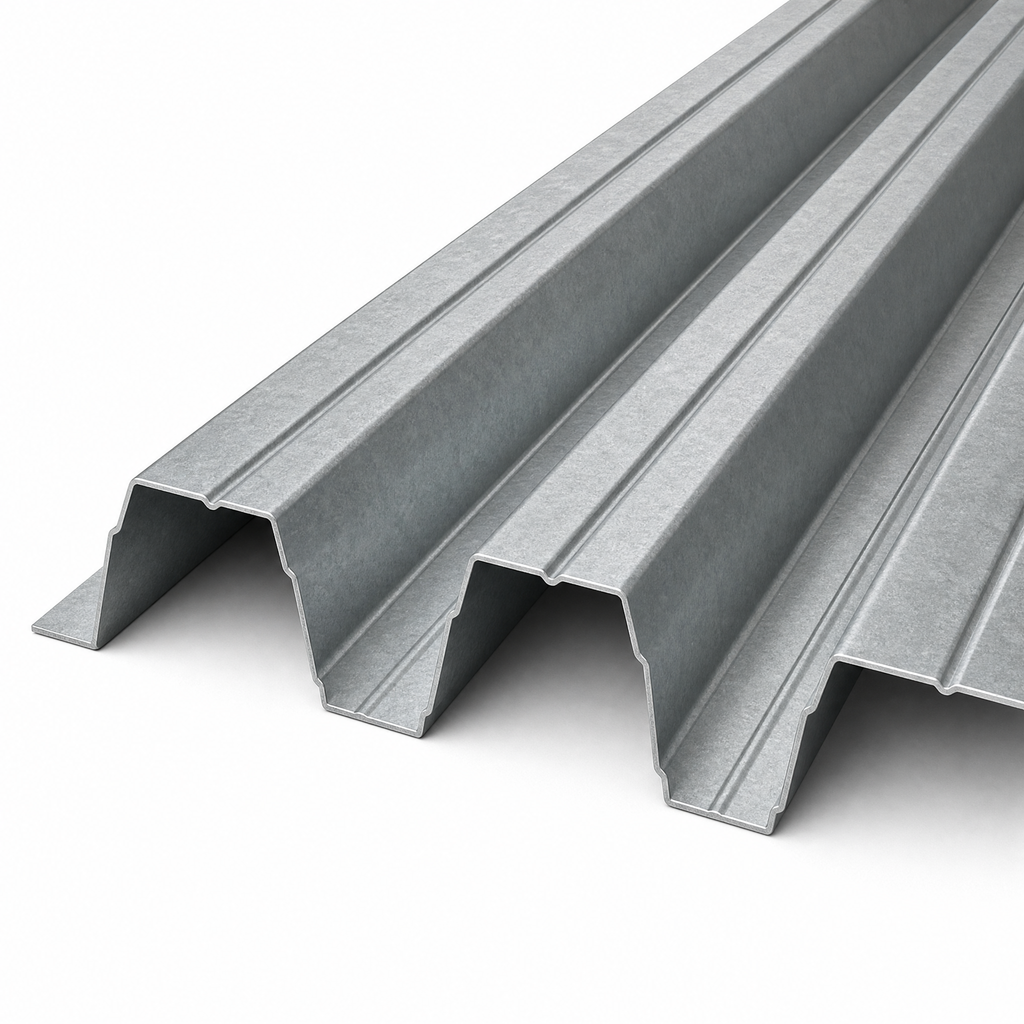

Trapezprofil TR160 – das höchste Profil im Sortiment

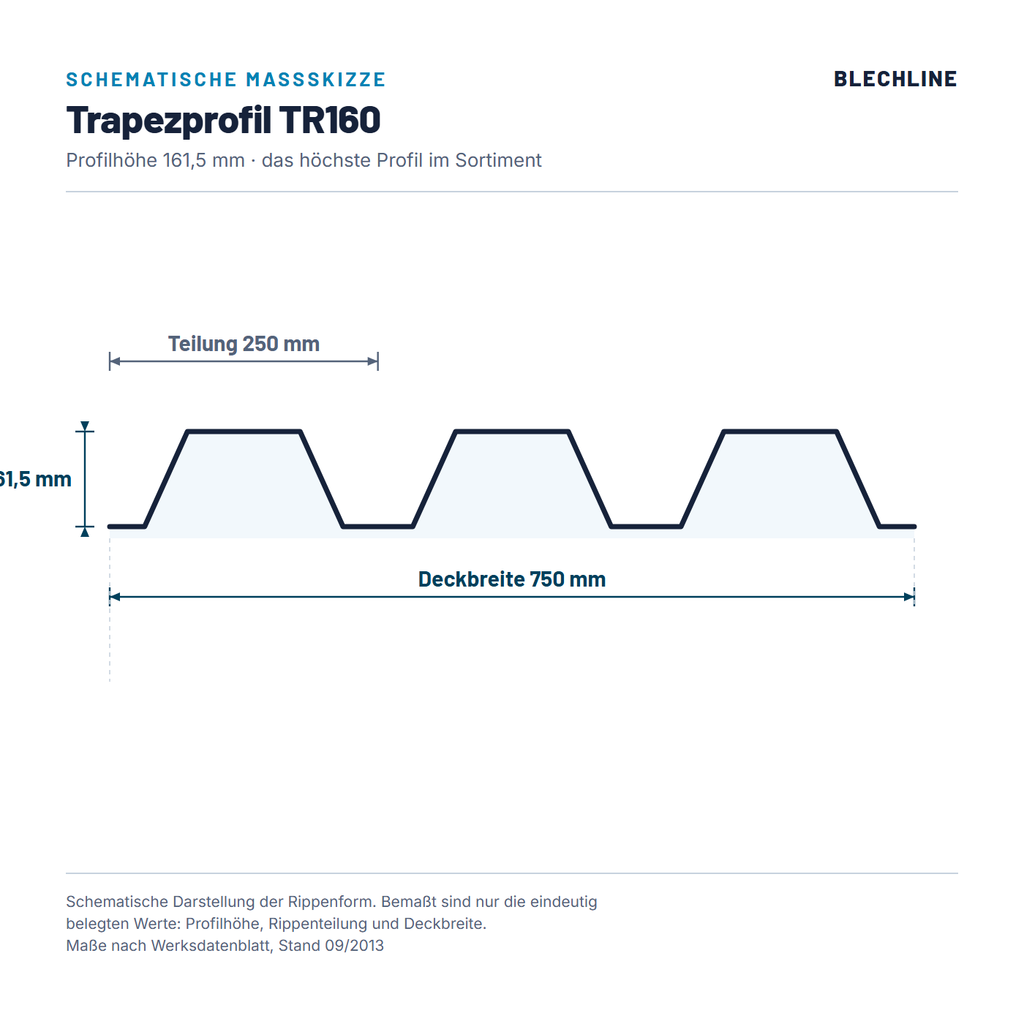

Profilhöhe 161,5 mm · Teilung 250 mm · Deckbreite 750 mm · größte Tragfähigkeit
Ein Foto oder ungefähre Maße genügen für den Anfang.
- Material
- Stahl S320GD oder S350GD, bandverzinkt
- Stärken
- 0,75 · 0,88 · 1,00 · 1,13 · 1,25 · 1,50 mm
- Deckbreite
- 750 mm
- Profil
- TR160, Trapez tragend
Datenblatt
Alles zum Produkt
Wenn nichts anderes mehr trägt. 161,5 mm Profilhöhe, 250 mm Rippenteilung, 750 mm Deckbreite. Die Rippen stehen enger und höher als bei jedem anderen Profil im Sortiment — dafür ist die Bahn schmaler. Das ist kein Nachteil, sondern der Preis für die Tragfähigkeit.
Wofür TR160 gebaut ist
- Große Stützweiten mit hoher Schneelast. Alpine Lagen, in denen die Lastannahme und nicht die Spannweite das Profil bestimmt.
- Dächer mit Zusatzlasten. Photovoltaik, Aufständerungen, abgehängte Technik — alles, was nachträglich auf die Fläche kommt.
- Hallen ohne Zwischenpfetten. Wo die Unterkonstruktion möglichst schlank bleiben soll.
- Warmdach in Positivlage, Kaltdach in Negativlage.
Welches Hochprofil Sie brauchen
| Profil | Profilhöhe | Teilung | Deckbreite | Wofür |
|---|---|---|---|---|
| TR85 | 85 mm | 280 mm | 1.120 mm | größte Deckbreite |
| TR100 Akustik | 100 mm | 275 mm | 825 mm | Schallabsorption |
| TR137 | 137 mm | 310 mm | 930 mm | große Stützweiten bei breiter Bahn |
| TR155 | 155 mm | 280 mm | 840 mm | weite Binderabstände |
| TR160 | 161,5 mm | 250 mm | 750 mm | größte Lasten |
Ehrlich gerechnet: Bei 750 mm Deckbreite brauchen Sie für dieselbe Halle rund ein Drittel mehr Bahnen als bei TR85 — mehr Längsstöße, mehr Schrauben, mehr Montagezeit. Nehmen Sie TR160 nur, wenn die Statik es verlangt. Wenn Sie unsicher sind, rechnen wir beide Varianten durch und stellen sie gegenüber.
Was Sie vor Ihrer Anfrage wissen sollten
Sechs Blechstärken, sechs Eigengewichte
0,75 mm entspricht 0,119 kN/m², 0,88 mm 0,139, 1,00 mm 0,158, 1,13 mm 0,179, 1,25 mm 0,198 und 1,50 mm 0,240 kN/m². Das ist das schwerste Profil der Reihe — relevant für Kran und Unterkonstruktion.
Zwei Stahlgüten
S320GD und S350GD. Welche gerechnet wurde, gehört ins Leistungsverzeichnis.
Auflagerbreite ist Bedingung
Endauflager ab 40 mm, Zwischenauflager ab 160 mm. Sonst gelten die Tabellenwerte nicht.
Hohe Profile brauchen Sickenfüller
Bei über 160 mm Profilhöhe sind die Öffnungen an Traufe und First so groß, dass sie ohne Füller offenstehen. Das ist keine Optikfrage.
So fragen Sie an
Wir brauchen: Dachfläche, Binder- oder Pfettenabstand, Schneelastzone und Seehöhe, geplante Zusatzlasten (PV, Technik) und verzinkt oder farbbeschichtet.
Technische Daten
- Max. Länge
- 25.000 mm
- Gewicht
- 0,119 bis 0,240 kN/m² je nach Blechstärke
- Profilhöhe
- 161,5 mm
- Montageart
- Positivlage Warmdach oder Negativlage Kaltdach
Passt dazu
- Ortgang- und Traufbleche in Profilfarbe
- Kalotten, Bohrschrauben und Sickenfüller
- Blechzuschnitte und Kantteile für Anschlüsse
Datenstand 2026-08-20. Profilhöhe, Rippenteilung, Deckbreite und Eigengewichte nach Werksangabe, Stand 09/2013 bzw. 08/2011. Werkstoffe Stahl S320GD und S350GD, Fertigungslängen 2.000 bis 25.000 mm, Korrosionsschutz nach DIN 55634 und DIN EN 10346. Belastungstabellen für Positiv- und Negativlage liegen vor. Preis und Lieferzeit nennen wir Ihnen im Angebot.
Hersteller: MPH-Trading GmbH, Sandgrube 2, 3500 Krems an der Donau, info@blechline.at, +43 660 35 28 248
