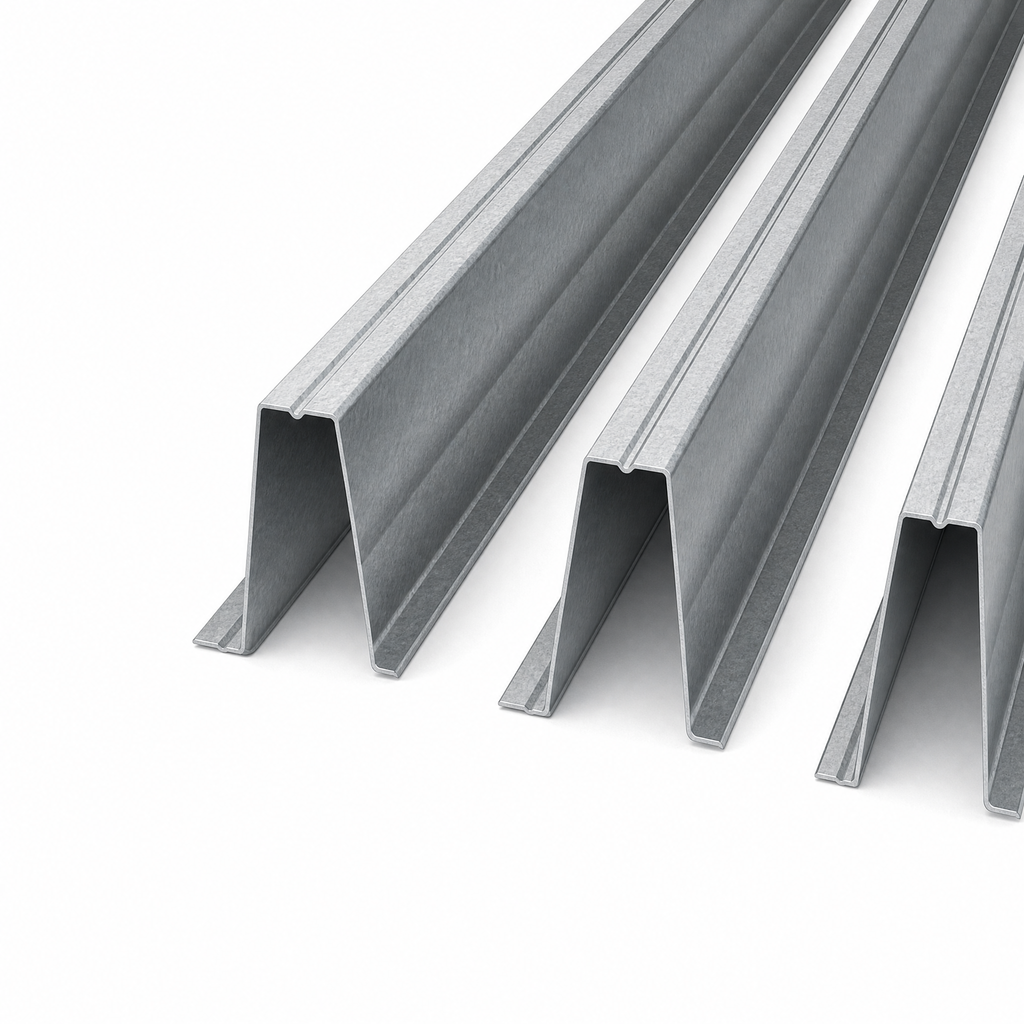

Tragendes Trapezprofil TR155 aus verzinktem Stahl mit hohen Rippen, Packshot auf weissem Grund

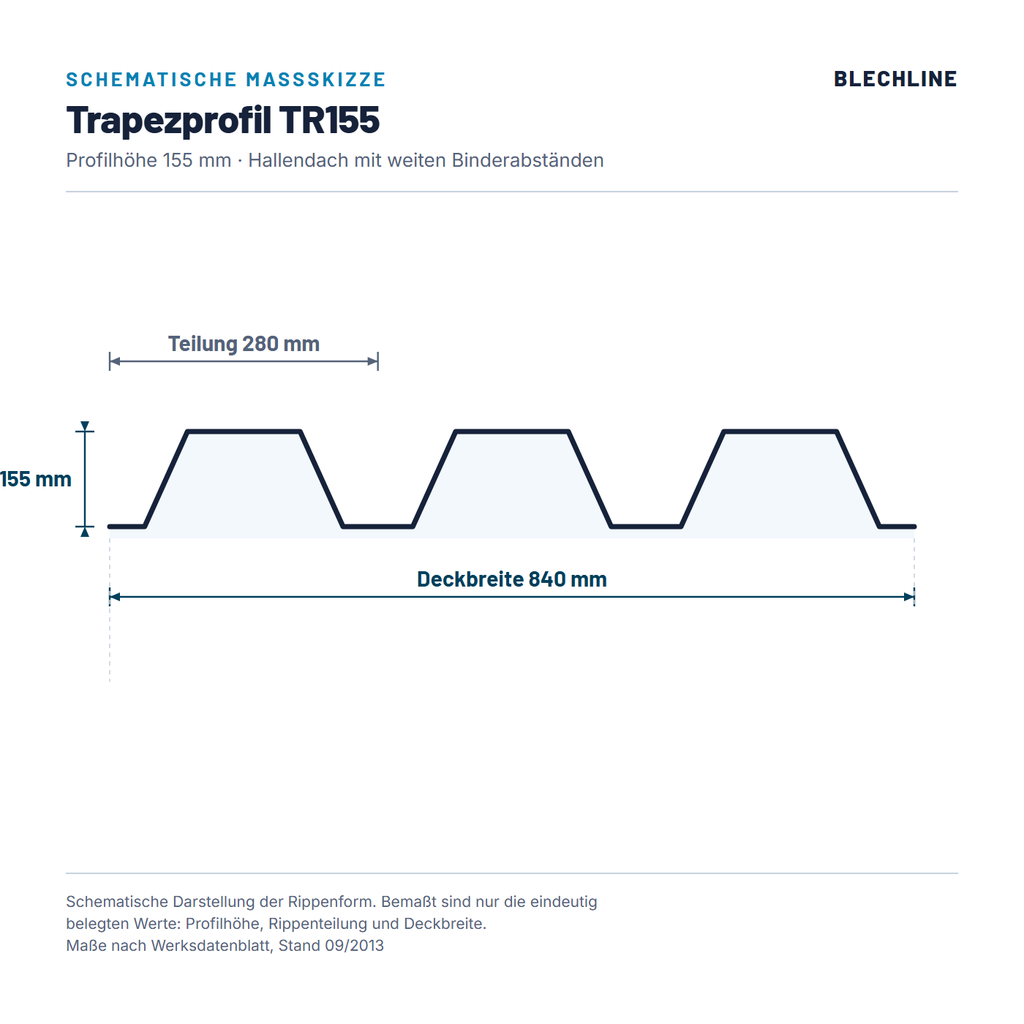

Schematische Massskizze Trapezprofil TR155: Profilhoehe 155 mm, Rippenteilung 280 mm, Deckbreite 840 mm

Tragprofile für große Spannweiten

Trapezprofil TR155 – tragendes Hallendachprofil für weite Binderabstände

Profilhöhe 155 mm · Teilung 280 mm · Deckbreite 840 mm · für weite Binderabstände

Angebot anfordern

Ein Foto oder ungefähre Maße genügen für den Anfang.

Material: Stahl S320GD oder S350GD, bandverzinkt
Stärken: 0,75 · 0,88 · 1,00 · 1,13 · 1,25 · 1,50 mm
Deckbreite: 840 mm
Profil: TR155, Trapez tragend

Datenblatt

Alles zum Produkt

Wenn die Binder weit auseinanderstehen. 155 mm Profilhöhe, 280 mm Rippenteilung, 840 mm Deckbreite. Der Ablesewert der Belastungstabelle beginnt beim Zweifeldträger mit 0,75 mm Blechstärke bei 6,00 m Stützweite — eine Spannweite, bei der die meisten Dachprofile längst eine Zwischenpfette bräuchten.

Wofür TR155 gebaut ist

Industrie- und Logistikhallen. Weniger Pfetten heißt weniger Stahl in der Unterkonstruktion — dort liegt die eigentliche Ersparnis, nicht im Blechpreis.
Landwirtschaftliche Großbauten. Weite Stützweiten über Fahrgassen und Lagerflächen.
Dachsanierung ohne neue Unterkonstruktion. Ein höheres Profil kann eine bestehende, weit geteilte Pfettenlage weiterverwenden.
Warmdach in Positivlage, Kaltdach in Negativlage. Beide Lagen sind tabelliert.

Welches Hochprofil Sie brauchen

Profil	Profilhöhe	Teilung	Deckbreite	Wofür
TR85	85 mm	280 mm	1.120 mm	größte Deckbreite
TR100 Akustik	100 mm	275 mm	825 mm	Schallabsorption
TR137	137 mm	310 mm	930 mm	große Stützweiten bei breiter Bahn
TR155	155 mm	280 mm	840 mm	weite Binderabstände
TR160	161,5 mm	250 mm	750 mm	größte Lasten

Die Profilbezeichnung nennt 150 — die bemaßte Bauhöhe beträgt 155 mm. Für den Dachaufbau zählt die gemessene Höhe.

Was Sie vor Ihrer Anfrage wissen sollten

Sechs Blechstärken, sechs Eigengewichte

0,75 mm entspricht 0,106 kN/m², 0,88 mm 0,124, 1,00 mm 0,141, 1,13 mm 0,159, 1,25 mm 0,176 und 1,50 mm 0,212 kN/m².

Zwei Stahlgüten — der Unterschied steht in der Statik

Das Profil wird aus S320GD und aus S350GD gefertigt. Die höhere Güte bringt Reserve bei gleicher Blechstärke. Welche gerechnet wurde, muss im Leistungsverzeichnis stehen, nicht im Kopf des Monteurs.

Auflagerbreite ist Bedingung

Die Tabellen gelten für eine Endauflagerbreite ab 40 mm und eine Zwischenauflagerbreite ab 160 mm. Wer schmaler auflagert, darf die Werte nicht verwenden.

Hohe Profile brauchen Sickenfüller

Bei 155 mm Profilhöhe sind die Öffnungen an Traufe und First groß genug, dass Vögel, Flugschnee und Laub hineinkommen. Sickenfüller sind hier kein Zubehör, sondern Teil der Konstruktion.

So fragen Sie an

Wir brauchen: Dachfläche, Binder- oder Pfettenabstand, Schneelastzone und Seehöhe, Warmdach oder Kaltdach und verzinkt oder farbbeschichtet.

Technische Daten

Max. Länge: 25.000 mm
Gewicht: 0,106 bis 0,212 kN/m² je nach Blechstärke
Profilhöhe: 155 mm
Montageart: Positivlage Warmdach oder Negativlage Kaltdach

Passt dazu

Ortgang- und Traufbleche in Profilfarbe
Kalotten, Bohrschrauben und Sickenfüller
Blechzuschnitte und Kantteile für Anschlüsse

Datenstand 2026-08-20. Profilhöhe, Rippenteilung, Deckbreite und Eigengewichte nach Werksangabe, Stand 09/2013. Werkstoffe Stahl S320GD und S350GD, Fertigungslängen 2.000 bis 25.000 mm, Korrosionsschutz nach DIN 55634 und DIN EN 10346. Belastungstabellen für Positiv- und Negativlage liegen vor. Preis und Lieferzeit nennen wir Ihnen im Angebot.
