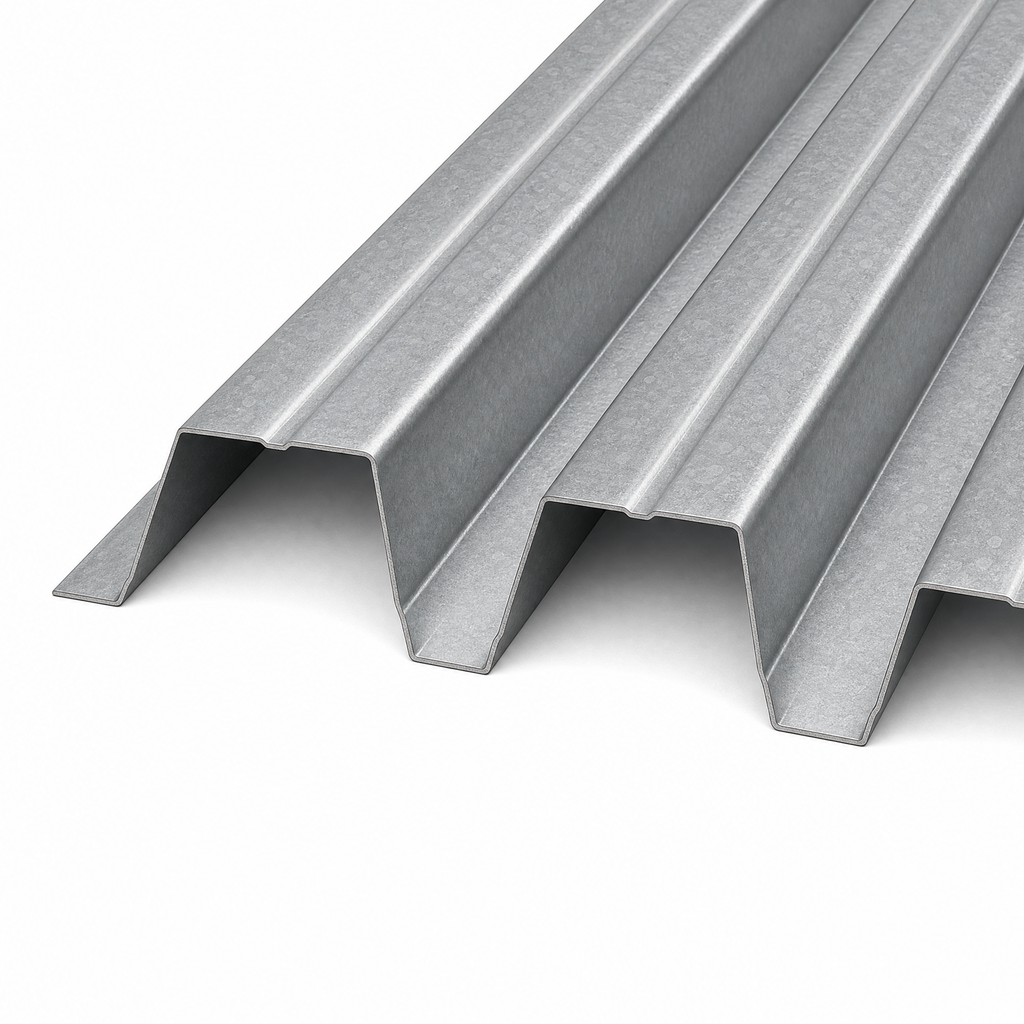

Tragendes Trapezprofil TR137 aus verzinktem Stahl mit Aussteifungssicke, Packshot auf weissem Grund

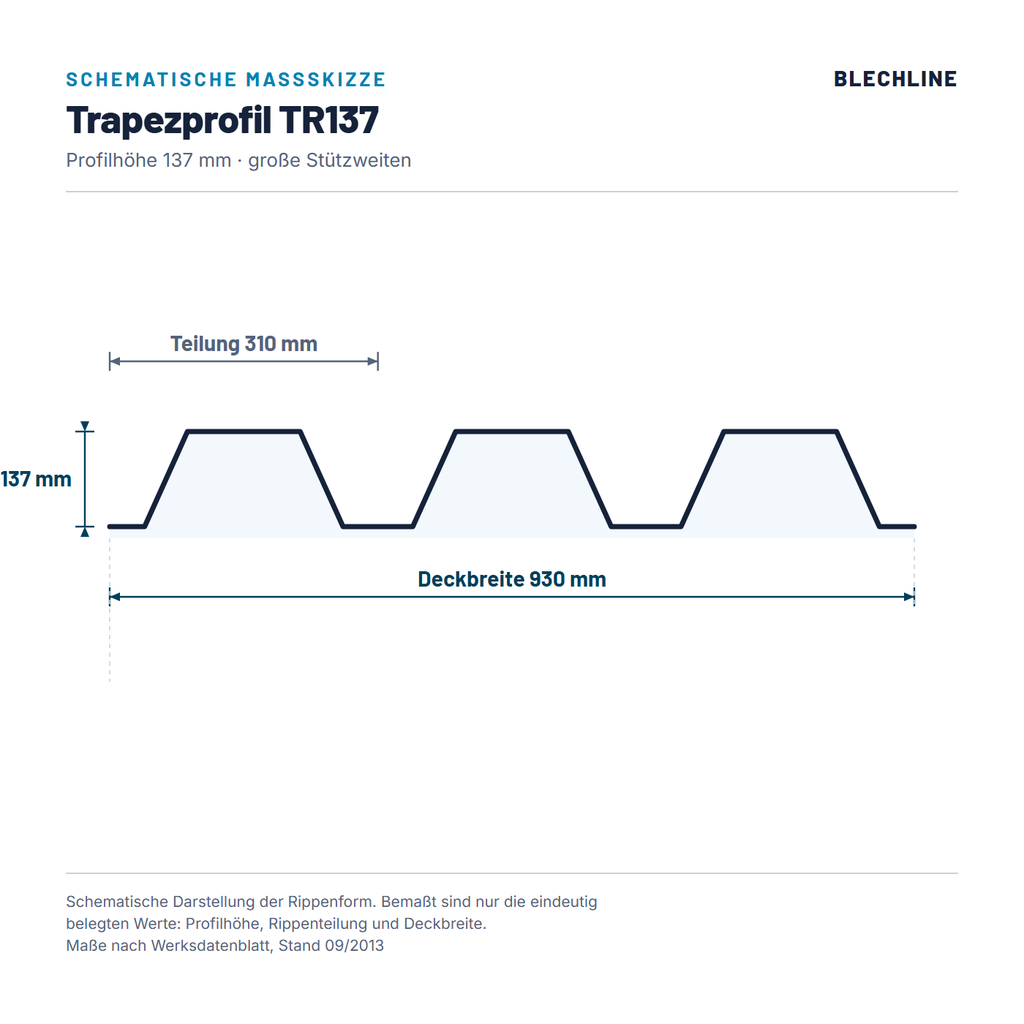

Schematische Massskizze Trapezprofil TR137: Profilhoehe 137 mm, Rippenteilung 310 mm, Deckbreite 930 mm

Tragprofile für große Spannweiten

Trapezprofil TR137 – tragendes Dachprofil für große Stützweiten

Profilhöhe 137 mm · Teilung 310 mm · Deckbreite 930 mm · tragend, Länge auf Maß

Angebot anfordern

Ein Foto oder ungefähre Maße genügen für den Anfang.

Material: Stahl S320GD, bandverzinkt
Stärken: 0,75 · 0,88 · 1,00 · 1,25 · 1,50 mm
Deckbreite: 930 mm
Profil: TR137, Trapez tragend

Datenblatt

Alles zum Produkt

Große Stützweite bei breiter Bahn. 137 mm Profilhöhe, 310 mm Rippenteilung, 930 mm Deckbreite. Die breiten Obergurte tragen eine mittige Aussteifungssicke — das ist der Grund, warum dieses Profil bei gleicher Höhe weiter spannt als ein glattgurtiges.

Wofür TR137 gebaut ist

Hallendach mit weiten Binderabständen. Dort, wo TR85 rechnerisch nicht mehr reicht, aber ein 160er überdimensioniert wäre.
Flächen, bei denen jede Bahn Geld kostet. 930 mm Deckbreite bei 310 mm Teilung ist ein guter Kompromiss aus Tragfähigkeit und Bahnenzahl.
Warmdach in Positivlage, Kaltdach in Negativlage. Beide Lagen sind geprüft, die Tabellen unterscheiden sich.
Ausschreibungspflichtige Bauvorhaben. Ein Prüfbescheid nach EN 1993-1-3 liegt vor.

Welches Hochprofil Sie brauchen

Profil	Profilhöhe	Teilung	Deckbreite	Wofür
TR85	85 mm	280 mm	1.120 mm	größte Deckbreite
TR100 Akustik	100 mm	275 mm	825 mm	Schallabsorption
TR137	137 mm	310 mm	930 mm	große Stützweiten bei breiter Bahn
TR155	155 mm	280 mm	840 mm	weite Binderabstände
TR160	161,5 mm	250 mm	750 mm	größte Lasten

Die Profilbezeichnung nennt 135 — die bemaßte Bauhöhe beträgt 137 mm. Wir schreiben die gemessene Höhe hin, weil danach der Dachaufbau geplant wird.

Was Sie vor Ihrer Anfrage wissen sollten

Fünf Blechstärken, fünf Eigengewichte

0,75 mm entspricht 0,096 kN/m², 0,88 mm 0,112, 1,00 mm 0,127, 1,25 mm 0,159 und 1,50 mm 0,191 kN/m². 1,13 mm gibt es bei diesem Profil nicht — wer sie einplant, plant an der Fertigung vorbei.

Auflagerbreite ab 43 mm

Der Untergurt dieses Profils ist 43 mm breit. Auflager und Befestigungsraster müssen dazu passen.

Die Aussteifungssicke ist keine Zierde

Sie verhindert das Ausbeulen des breiten Obergurts unter Druck. Wer beim Verlegen darauf tritt, belastet genau die Stelle, die statisch am empfindlichsten ist — Laufbohlen gehören zur Montageplanung.

So fragen Sie an

Wir brauchen: Dachfläche, Binder- oder Pfettenabstand, Schneelastzone und Seehöhe, Warmdach oder Kaltdach und verzinkt oder farbbeschichtet.

Technische Daten

Max. Länge: 25.000 mm
Gewicht: 0,096 bis 0,191 kN/m² je nach Blechstärke
Profilhöhe: 137 mm
Montageart: Positivlage Warmdach oder Negativlage Kaltdach

Passt dazu

Ortgang- und Traufbleche in Profilfarbe
Kalotten, Bohrschrauben und Sickenfüller
Blechzuschnitte und Kantteile für Anschlüsse

Datenstand 2026-08-20. Profilhöhe, Rippenteilung, Deckbreite und Eigengewichte nach Werksangabe, Stand 09/2013. Werkstoff Stahl S320GD, Fertigungslängen 2.000 bis 25.000 mm, Korrosionsschutz nach DIN 55634 und DIN EN 10346. Belastungstabellen für Positiv- und Negativlage sowie ein Prüfbescheid nach EN 1993-1-3 liegen vor und werden zur Anfrage mitgeschickt. Preis und Lieferzeit nennen wir Ihnen im Angebot.

Hersteller: MPH-Trading GmbH, Sandgrube 2, 3500 Krems an der Donau, info@blechline.at, +43 660 35 28 248
