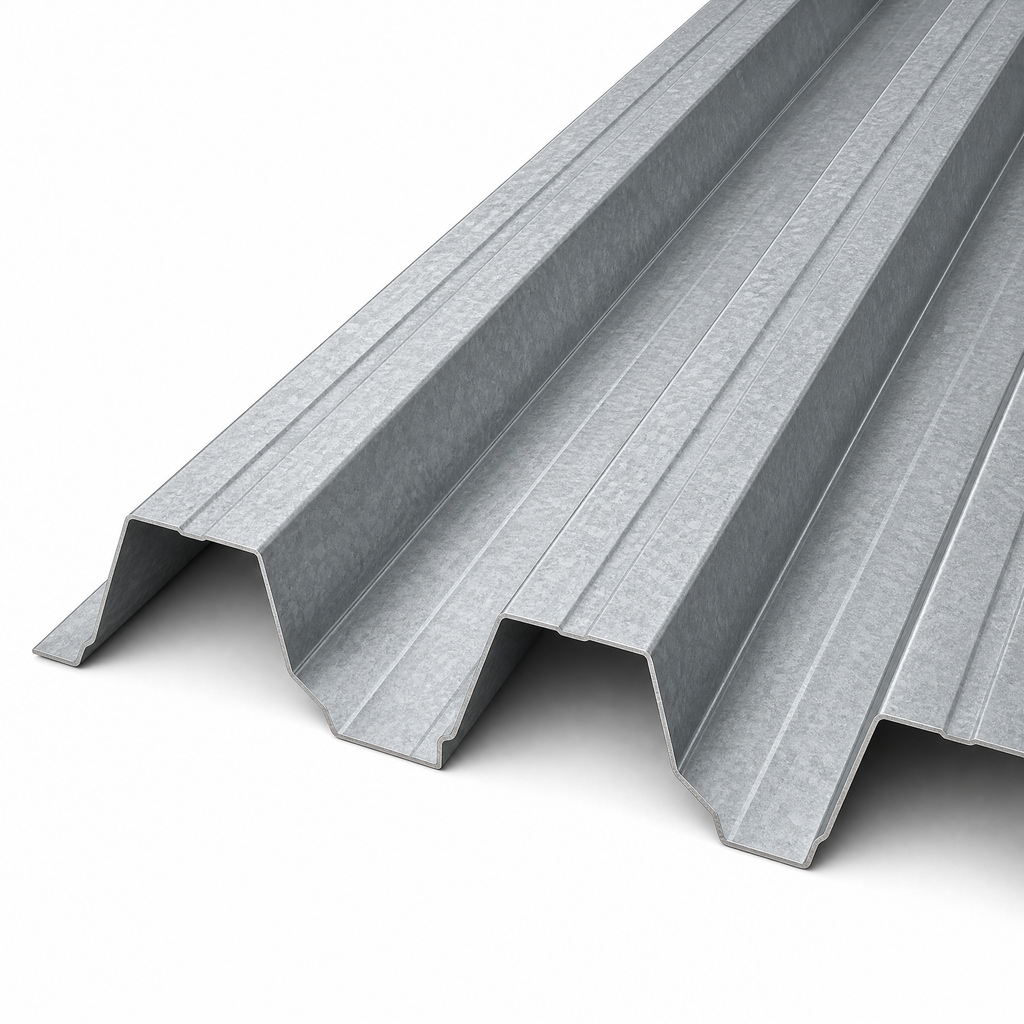

Tragendes Trapezprofil TR85 aus verzinktem Stahl, Packshot auf weissem Grund

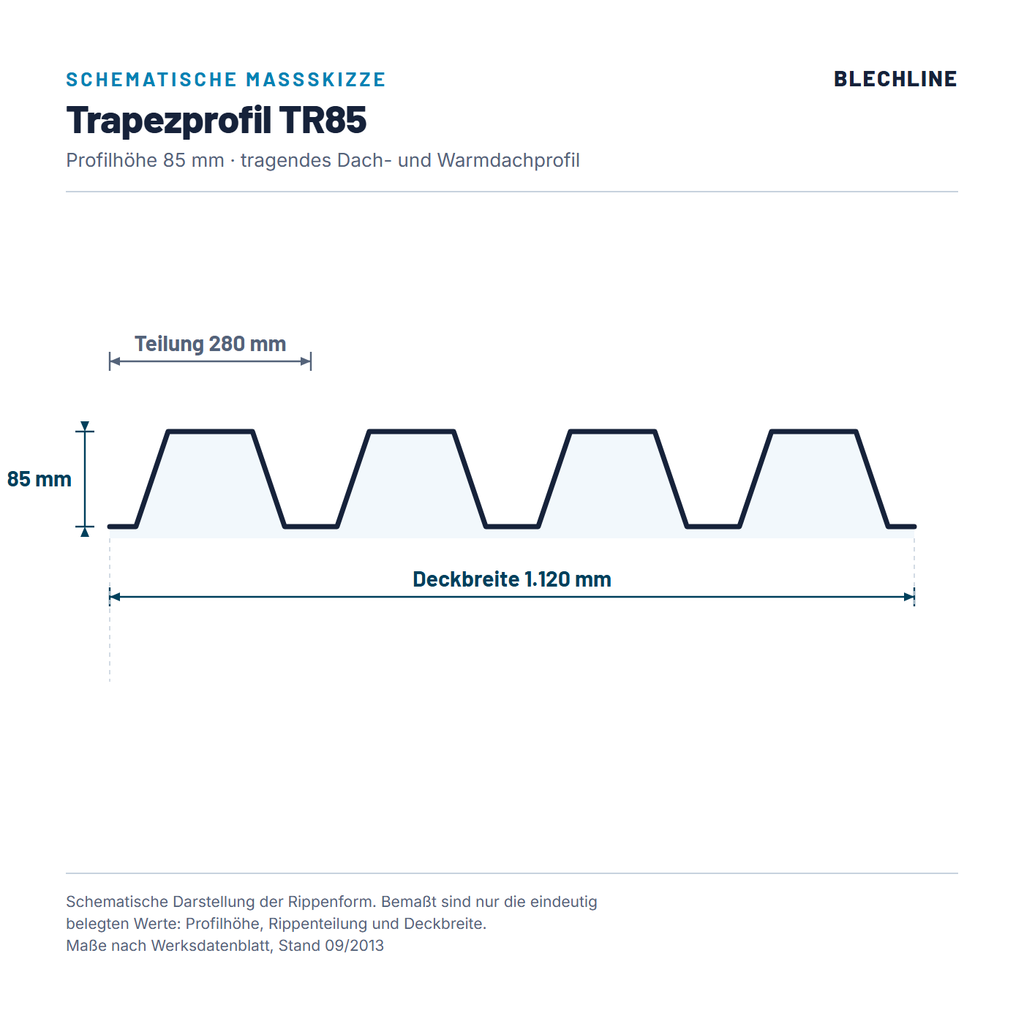

Schematische Massskizze Trapezprofil TR85: Profilhoehe 85 mm, Rippenteilung 280 mm, Deckbreite 1.120 mm

Tragprofile für große Spannweiten

Trapezprofil TR85 – tragendes Dachprofil, Deckbreite 1.120 mm

Profilhöhe 85 mm · Teilung 280 mm · Deckbreite 1.120 mm · tragend, Länge auf Maß

Angebot anfordern

Ein Foto oder ungefähre Maße genügen für den Anfang.

Material: Stahl, bandverzinkt
Stärken: 0,75 · 0,88 · 1,00 · 1,13 · 1,25 · 1,50 mm
Deckbreite: 1.120 mm
Profil: TR85, Trapez tragend

Datenblatt

Alles zum Produkt

Das breiteste Profil im Sortiment. 85 mm Profilhöhe, 280 mm Rippenteilung, 1.120 mm Deckbreite. Vier Rippen je Bahn — dadurch braucht eine Halle weniger Bahnen, weniger Längsstöße und weniger Montagestunden als bei einem schmal geteilten Profil.

Wofür TR85 gebaut ist

Hallendach mit Pfettenabständen bis rund 5 m. Der Ablesewert der Belastungstabelle beginnt beim Zweifeldträger mit 0,75 mm Blechstärke bei 5,00 m Stützweite.
Warmdach in Positivlage. Die schmale Seite liegt raumseitig, darüber Dämmung und Abdichtung.
Kaltdach in Negativlage. Das Profil wird gedreht, die breiten Gurte liegen oben.
Sanierung großer Dachflächen. Die 1.120 mm Deckbreite spart bei 1.000 m² rund ein Viertel der Bahnen gegenüber einem 840er Profil.

Welches Hochprofil Sie brauchen

Profil	Profilhöhe	Teilung	Deckbreite	Wofür
TR85	85 mm	280 mm	1.120 mm	größte Deckbreite, mittlere Stützweiten
TR100 Akustik	100 mm	275 mm	825 mm	wenn der Schall im Raum bleiben soll
TR137	137 mm	310 mm	930 mm	große Stützweiten bei breiter Bahn
TR155	155 mm	280 mm	840 mm	weite Binderabstände
TR160	161,5 mm	250 mm	750 mm	das höchste Profil, größte Lasten

Faustregel: Erst die Stützweite, dann das Profil. Wer nach Deckbreite auswählt und die Stützweite hinterher prüft, baut zweimal. Nennen Sie uns Binderabstand, Schneelastzone und Dachaufbau — wir legen das Profil und die Blechstärke aus.

Was Sie vor Ihrer Anfrage wissen sollten

Sechs Blechstärken, sechs Eigengewichte

0,75 mm entspricht 0,079 kN/m², 0,88 mm 0,093, 1,00 mm 0,106, 1,13 mm 0,119, 1,25 mm 0,132 und 1,50 mm 0,158 kN/m². Das Eigengewicht geht in die Statik ein — es ist keine Nebengröße.

Auflagerbreite ist Bedingung, nicht Empfehlung

Die Belastungstabellen gelten für eine Endauflagerbreite ab 40 mm und eine Zwischenauflagerbreite ab 160 mm. Wer schmaler auflagert, darf die Tabellenwerte nicht verwenden.

Positivlage und Negativlage sind zwei verschiedene Statiken

Dasselbe Blech trägt je nach Lage unterschiedlich. Sagen Sie uns bei der Anfrage, ob Warmdach oder Kaltdach — sonst bekommen Sie die falsche Tabelle.

Lange Bahnen sind eine Transportfrage

Fertigungslängen weit über 6 m sind machbar, aber Zufahrt, Kranstellfläche und Abladepersonal müssen vorher geklärt sein. Das ist der Punkt, an dem Bauzeitpläne kippen — nicht die Fertigung.

So fragen Sie an

Wir brauchen fünf Angaben: Dachfläche (Breite × Länge), Binder- oder Pfettenabstand, Schneelastzone und Seehöhe, Warmdach oder Kaltdach und verzinkt oder farbbeschichtet. Damit bekommen Sie Profilempfehlung, Blechstärke, Bahnenzahl und Preis zurück.

Technische Daten

Gewicht: 0,079 bis 0,158 kN/m² je nach Blechstärke
Profilhöhe: 85 mm
Montageart: Positivlage Warmdach oder Negativlage Kaltdach

Passt dazu

Ortgang- und Traufbleche in Profilfarbe
Kalotten, Bohrschrauben und Sickenfüller
Dachrinne, Rinnenhaken und Wasserfangkasten
Blechzuschnitte und Kantteile für Anschlüsse

Datenstand 2026-08-20. Profilhöhe, Rippenteilung, Deckbreite und Eigengewichte nach Werksdatenblatt, Stand 09/2013. Belastungstabellen für Ein-, Zwei- und Dreifeldträger sowie ein Prüfbescheid nach EN 1993-1-3 liegen vor und werden zur Anfrage mitgeschickt. Stahlgüte und Fertigungslängen bestätigen wir Ihnen im Angebot. Preis und Lieferzeit nennen wir Ihnen im Angebot.
